Теплоизоляция резервуаров: как согласовать защиту от охлаждения и доступ к оборудованию
Теплоизоляция резервуаров помогает уменьшить обмен теплом между продуктом и окружающей средой. Для одного предприятия задача состоит в сохранении температуры горячей воды, для другого — в поддержании условий хранения вязкого продукта, для третьего — в ограничении изменения температуры за время простоя. От цели зависят расчёт, материал и конструкция изоляционной системы.
Нельзя выбирать утепление только по толщине слоя или внешнему виду обшивки. Нужно согласовать температурный режим, защиту металла, примыкания у штуцеров, крепления и доступ к обслуживаемым узлам. Разберём, как связать эти требования с резервуаром и какие данные подготовить до заказа.
Сначала сформулируйте тепловую задачу
Условия «сохранять тепло» недостаточно для расчёта. Требуется назвать температуру поступающего продукта, допустимый диапазон хранения, длительность нахождения в резервуаре и режим выдачи. Внешние условия включают место установки и расчётные параметры окружающей среды. Если ёмкость работает циклами, описывают наполнение, хранение, опорожнение и простой, а не только одну рабочую точку.
Поддержание температуры и разогрев холодного продукта — разные задачи. Изоляция уменьшает потери, но не создаёт тепло. Система нагрева должна покрывать согласованные потребности процесса с учётом потерь и ограничений по продукту. Если подогрева нет, проверяют, как меняется температура за требуемый период хранения. Нельзя обещать её неизменность только за счёт наличия утепления.
Для бака-аккумулятора горячей воды важны график поступления и отбора, допустимое охлаждение и рабочий запас. Для вертикальной битумной ёмкости учитывают свойства продукта, режим нагрева и требования к перекачке. Изоляция в этих случаях подчиняется разным технологическим критериям, даже если наружная обшивка выглядит одинаково.
Полезно записать результат, который должен быть подтверждён расчётом: допустимые теплопотери, температурное изменение за заданное время или другое согласованное условие. Тогда производитель и проектировщик смогут проверить решение. Формулировка «северное исполнение» без климатических и технологических данных не объясняет, какой режим требуется обеспечить.
Толщина зависит от условий, а не только от объёма
Тепловой расчёт учитывает геометрию резервуара и поверхности, через которые идёт теплообмен. Два корпуса одинаковой вместимости могут отличаться площадью стенки и днищ, расположением опор и числом присоединений. Поэтому подбор изоляции по одной строке объёма не позволяет корректно сравнить решения. Нужен согласованный эскиз и состав утепляемых участков.
Влияют свойства теплоизоляционного материала при предусмотренных температурах. Справочное значение теплопроводности без указания условий не описывает весь рабочий диапазон. Для выбора рассматривают также допустимую температуру применения, стойкость к влаге и условиям эксплуатации, механические свойства и совместимость с остальными слоями. Конкретную марку подтверждают документацией поставщика материала.
Увеличение толщины меняет наружные размеры и конструкцию крепления. Оно может повлиять на длину выступающих присоединений, расстояние до лестницы и возможность обслуживания арматуры. Поэтому окончательную толщину следует согласовать до изготовления деталей, зависящих от изоляции. Попытка добавить более толстый слой после сборки иногда требует переработки узлов.
| Параметр | Что сообщить для подбора | Почему это важно |
|---|---|---|
| Температура продукта | Рабочий диапазон, поступление и возможные циклы | Определяет тепловую задачу и условия применения материалов |
| Внешние условия | Улица или помещение, климат и воздействия площадки | Влияют на теплообмен и защиту наружного слоя |
| Геометрия | Корпус, днища, опоры, штуцеры и оборудование | Позволяет учесть поверхности и местные узлы |
| Режим | Наполнение, хранение, выдача, нагрев и простой | Помогает проверить работу в разные периоды |
| Критерий | Допустимое охлаждение, потери или иное требование проекта | Даёт проверяемое условие выбора толщины и состава системы |
После расчёта важно сохранить не только выбранную толщину, но и исходные условия. Если резервуар переносят на другую площадку или меняют температуру продукта, прежнее решение проверяют заново. Наличие готовой изоляции не означает, что она автоматически соответствует новому режиму.
Разделяйте функции слоёв

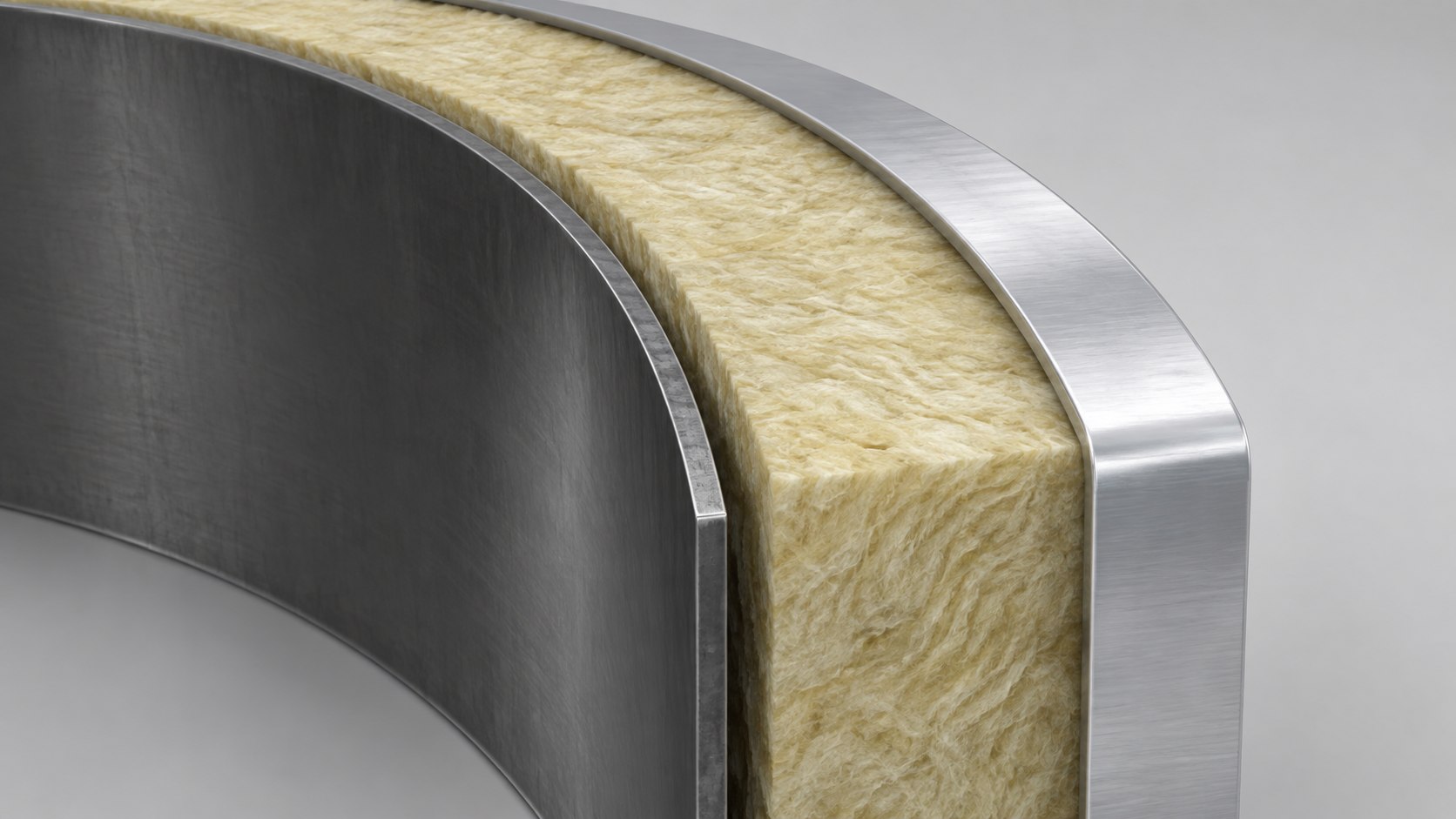

Стальная поверхность, антикоррозионное покрытие, теплоизоляционный материал и наружная обшивка составляют систему, но выполняют разные задачи. Покрытие защищает металл в предусмотренных условиях. Изоляция ограничивает теплообмен. Обшивка защищает изоляционный слой от внешних воздействий в пределах принятой конструкции. Ни один из этих элементов не следует считать полной заменой остальных.
Влага под изоляцией требует внимания при проектировании и эксплуатации. Она может попасть через повреждения и неплотности обшивки либо образоваться при соответствующих температурных условиях. Сочетание влаги, загрязнений и температурных циклов влияет на коррозионное состояние металла. Поэтому систему покрытия выбирают именно для предполагаемой работы под изоляцией, а не только по максимальной температуре.
Высокая рабочая температура не позволяет игнорировать периоды остановки и охлаждения. Резервуар может проходить через разные условия в течение цикла, а изоляционный слой — удерживать влагу. При подборе защиты учитывают весь режим, включая хранение до монтажа и подготовку к пуску, если эти стадии существенны для проекта. Простое обозначение «термостойкая краска» не описывает требуемую систему.

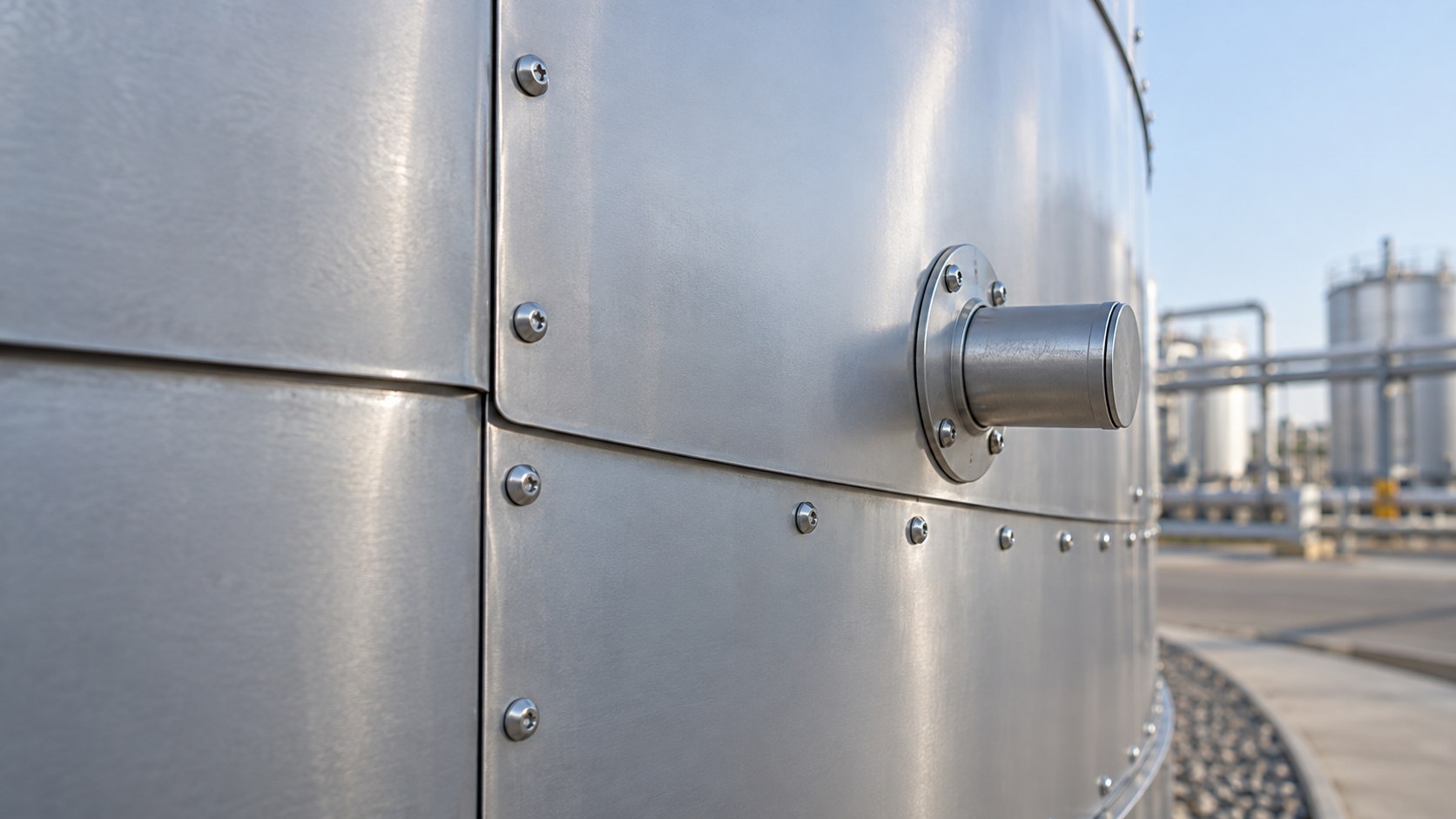

Наружную обшивку согласуют по материалу, креплению, стыкам и проходам оборудования. Ровный внешний вид полезен, но не является единственным критерием. Особенно важны места у горловин, опор и других выступающих деталей, где меняется геометрия оболочки. Эти узлы должны быть понятны в документации до начала работ.
Продумайте штуцеры, люки и разъёмные соединения
Основная поверхность корпуса сравнительно проста для размещения изоляции. Сложности возникают у присоединений, опор, люков и приборов. Здесь требуется сохранить тепловую функцию и возможность штатного обслуживания. На эскизе следует показать наружный контур утепления и положение оборудования относительно него. Это позволяет проверить доступ до изготовления резервуара.

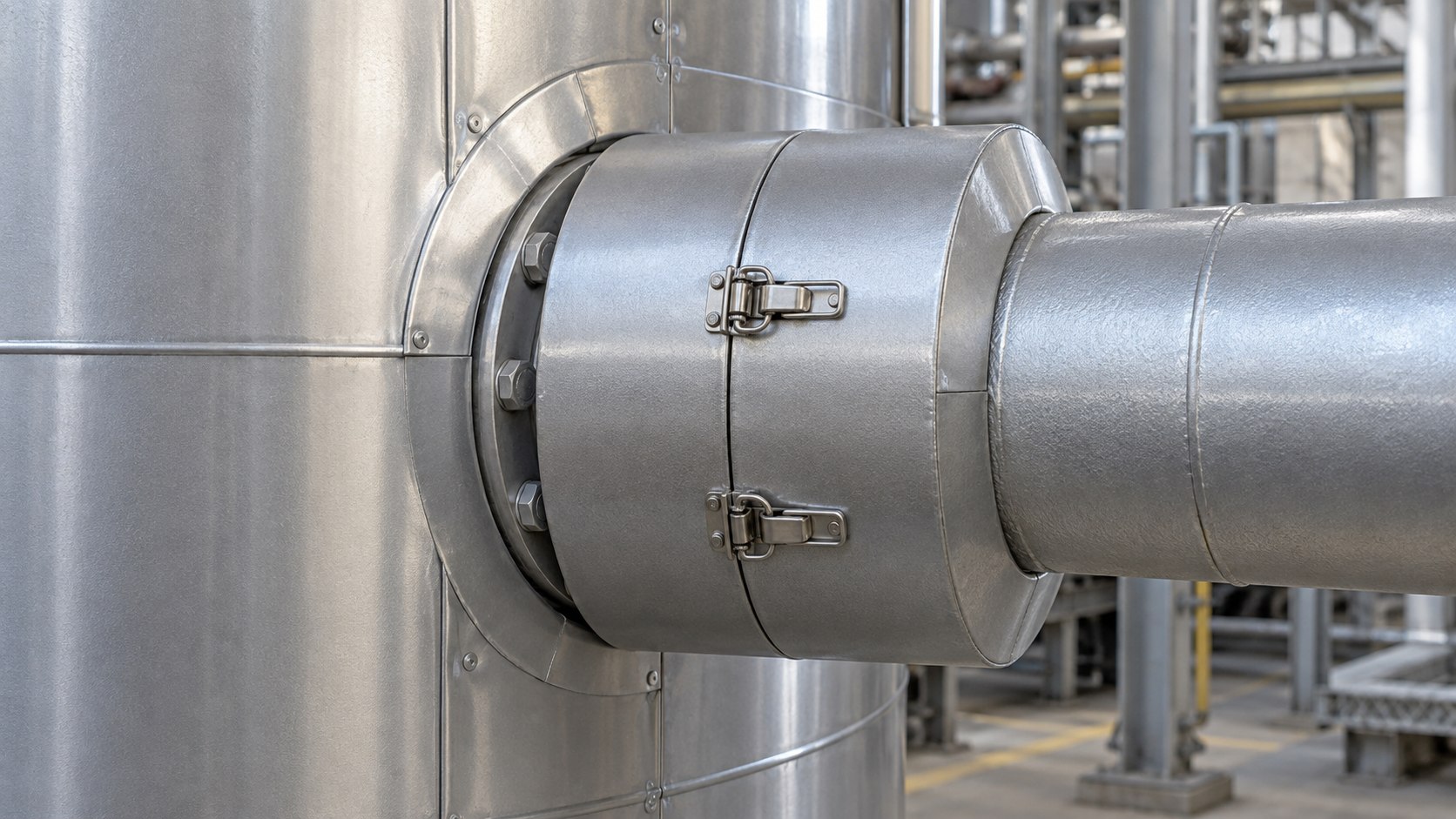

Разъёмные соединения могут требовать периодического открытия. Если закрыть их несъёмной обшивкой, каждая операция будет сопровождаться разборкой и восстановлением участка. Для таких мест рассматривают предусмотренные проектом съёмные элементы. При этом доступность не означает, что любое соединение должно оставаться полностью без изоляции: решение определяется тепловой задачей и эксплуатационными требованиями.
Приборы тоже имеют собственные условия применения. Нужно учитывать допустимую температуру их элементов, возможность считывания показаний и доступа к настройке или замене. Изоляция не должна перекрывать органы управления или мешать работе устройств, которым требуется открытый доступ по документации. Компоновку согласуют с выбранными приборами и арматурой.
Для проверки узлов удобно использовать короткий перечень:
- Можно ли открыть люк и выполнить предусмотренные операции без повреждения соседних элементов?
- Остаются ли доступными арматура, приборы и разъёмные соединения?
- Согласованы ли выступающие размеры штуцеров с толщиной изоляции?
- Как защищены стыки обшивки у проходов и креплений?
- Как восстанавливается изоляционная система после обслуживания?
Такой перечень помогает увидеть будущие эксплуатационные расходы. Хорошо согласованный узел уменьшает необходимость переделок при первом же обслуживании. Если резервуар заменяет существующий, полезно приложить фотографии и размеры проблемных мест старой установки, не перенося её конструкцию без проверки на новый корпус.
Учитывайте нагрев и трубопроводы вместе с корпусом
Теплоизоляция резервуара не решает автоматически задачу всей линии. Охлаждение может происходить в трубопроводах, арматуре и насосном узле. Для вязкого продукта именно отдельный участок выдачи способен ограничить работу системы. Поэтому расчёт и компоновку связывают с направлением потока от приёма до потребителя.
Если предусмотрен подогрев, его параметры согласуют отдельно от изоляции. Нужны источник энергии или теплоноситель, требуемое время выхода на режим, допустимые температуры продукта и условия управления. Изоляция уменьшает потери, но её наличие не подтверждает достаточность мощности нагревателя. Также проверяют возможность обслуживания самого нагревательного устройства.
Для вертикального стального резервуара и горизонтальной ёмкости могут различаться расположение нагрева, поверхности теплообмена и узлы отбора. Перенос решения между ними требует проверки. Удобнее рассматривать согласованный резервуар с обвязкой, чем отдельно покупать корпус, утепление и нагреватель по несвязанным описаниям.
В техническом задании полезно отметить, какие участки входят в поставку завода, а какие выполняются на объекте. Например, корпус может поставляться подготовленным под изоляцию, а обшивка у монтажных соединений завершаться после установки. Такой вариант должен быть отражён в календаре работ и ответственности сторон, чтобы открытые участки не остались без предусмотренной защиты.
Что проверить при согласовании комплекта поставки
Предложение «резервуар с утеплением» стоит расшифровать. Требуются сведения о материале и толщине изоляции, системе покрытия металла, наружной обшивке и границах утепляемых поверхностей. Важны крепёжные и опорные детали, съёмные элементы и работы, выполняемые после доставки. Без этого одинаковая общая формулировка может скрывать существенно разный комплект.
| Часть решения | Что должно быть согласовано |
|---|---|
| Расчётная задача | Температуры, режимы и критерий выбора изоляции |
| Защита металла | Система покрытия для согласованных условий под изоляцией |
| Теплоизоляция | Материал, толщина, характеристики и границы применения |
| Наружная обшивка | Материал, крепления, стыки и узлы прохода оборудования |
| Обслуживание | Съёмные участки и доступ к люкам, приборам и соединениям |
| Работы на площадке | Доработка после монтажа, восстановление защиты и приёмка |
Состояние материалов важно и до ввода в работу. Поставка, хранение и монтаж должны соответствовать требованиям к выбранной системе. Если часть работ выполняется на площадке, условия их выполнения обсуждают заранее. Дождь, загрязнение или повреждение обшивки нельзя считать вопросами только внешнего вида, поскольку они могут затронуть работу и долговечность изоляции.
При приёмке полезно сверить фактическую комплектность с чертежами: утепляемые поверхности, примыкания, съёмные элементы и доступ к приборам. Отдельно сохраняют документы на применённые материалы и результаты предусмотренного контроля. Оценка по одному виду готового резервуара не позволяет подтвердить качество скрытых слоёв.
Как подготовить запрос на теплоизоляцию резервуара
Чем точнее описан режим, тем полезнее будет предложение производителя. Если часть параметров ещё выбирается, обозначьте диапазон и задачу для расчёта. Например, вместо произвольной толщины слоя можно указать допустимое охлаждение продукта за время простоя. При этом исходные температуры и длительность должны соответствовать реальному процессу.
Для обращения подготовьте следующие сведения:
- Чертёж или габариты резервуара, продукт и рабочий объём.
- Температуры поступления, хранения и внешней среды, а также график работы.
- Условие, которое должна обеспечить теплоизоляционная система.
- Данные о нагреве, арматуре, приборах и обслуживаемых соединениях.
- Требования к поставке, монтажу на площадке и дальнейшему доступу к оборудованию.
После расчёта согласуйте узлы и границы работ. Изменение толщины, материала или температурного режима проверяйте вместе с креплениями, присоединениями и защитным покрытием. Тогда итоговое решение будет соответствовать не только тепловой задаче, но и реальным условиям обслуживания резервуара.
Чтобы подобрать резервуар с теплоизоляцией, передайте ЗЕО данные о продукте, температурном режиме и площадке. Укажите, нужна ли поставка готового изолированного корпуса или часть работ выполняется после монтажа. Это поможет определить состав оборудования и согласовать детали конструкции.
