РВС или РГС: как выбрать резервуар под объём, площадку и режим работы
Вертикальный и горизонтальный резервуары могут решать одну задачу — принимать, хранить и выдавать жидкий продукт. Но одинаковая вместимость не делает их взаимозаменяемыми. После выбора компоновки меняются требования к основанию, доставка корпуса, расположение трубопроводов и доступ к оборудованию. Поэтому сравнивать РВС и РГС лучше до закрепления площадки и выпуска задания на фундамент.
Резервуары РВС обычно рассматривают для вертикальной стальной компоновки, а резервуары РГС — для горизонтальной. Выбор начинают с требуемого рабочего запаса и условий процесса. Затем проверяют, как каждый вариант вписывается в участок и какие работы потребуются для его ввода в эксплуатацию.
Сначала определите запас и сценарий работы
Объём в обозначении резервуара не равен количеству продукта, которое можно непрерывно выдавать потребителю. Часть пространства связана с принятыми уровнями наполнения, часть — с остатком, который не используется в обычном режиме. Для закупки следует отдельно назвать геометрическую вместимость, рабочий запас и требуемый объём очередной принимаемой партии. Их соотношение определяется конкретной конструкцией и технологией.
Например, предприятие хочет принимать продукт крупной партией, сохраняя запас до следующей поставки. Увеличение корпуса может решить задачу хранения, но потребует проверить производительность слива и возможность одновременной выдачи. Другой объект расходует тот же объём постепенно и получает продукт чаще. Здесь важнее устойчивый режим перекачки и удобство обслуживания. Одинаковая месячная потребность приводит к разным требованиям к резервуару.
Ещё до сравнения форм выясните, нужен ли один общий объём или несколько независимых. Раздельные продукты, очистка без остановки потребителя, резервирование на время ремонта и учёт партий могут потребовать нескольких ёмкостей. Тогда сравниваются уже две компоновки резервуарного хозяйства. Один большой РВС и несколько РГС отличаются количеством арматуры, присоединений и операций при переключении потоков.
В задании полезно описать обычный день работы: когда приходит продукт, с каким расходом он поступает, когда начинается выдача, какие операции совпадают по времени. Такой сценарий помогает проектировщику проверить не только запас, но и взаимное влияние оборудования. Если эти сведения пока неизвестны, их выделяют как вопросы для уточнения, а не заменяют условием «стандартная эксплуатация».
Как различается компоновка корпуса и обслуживания

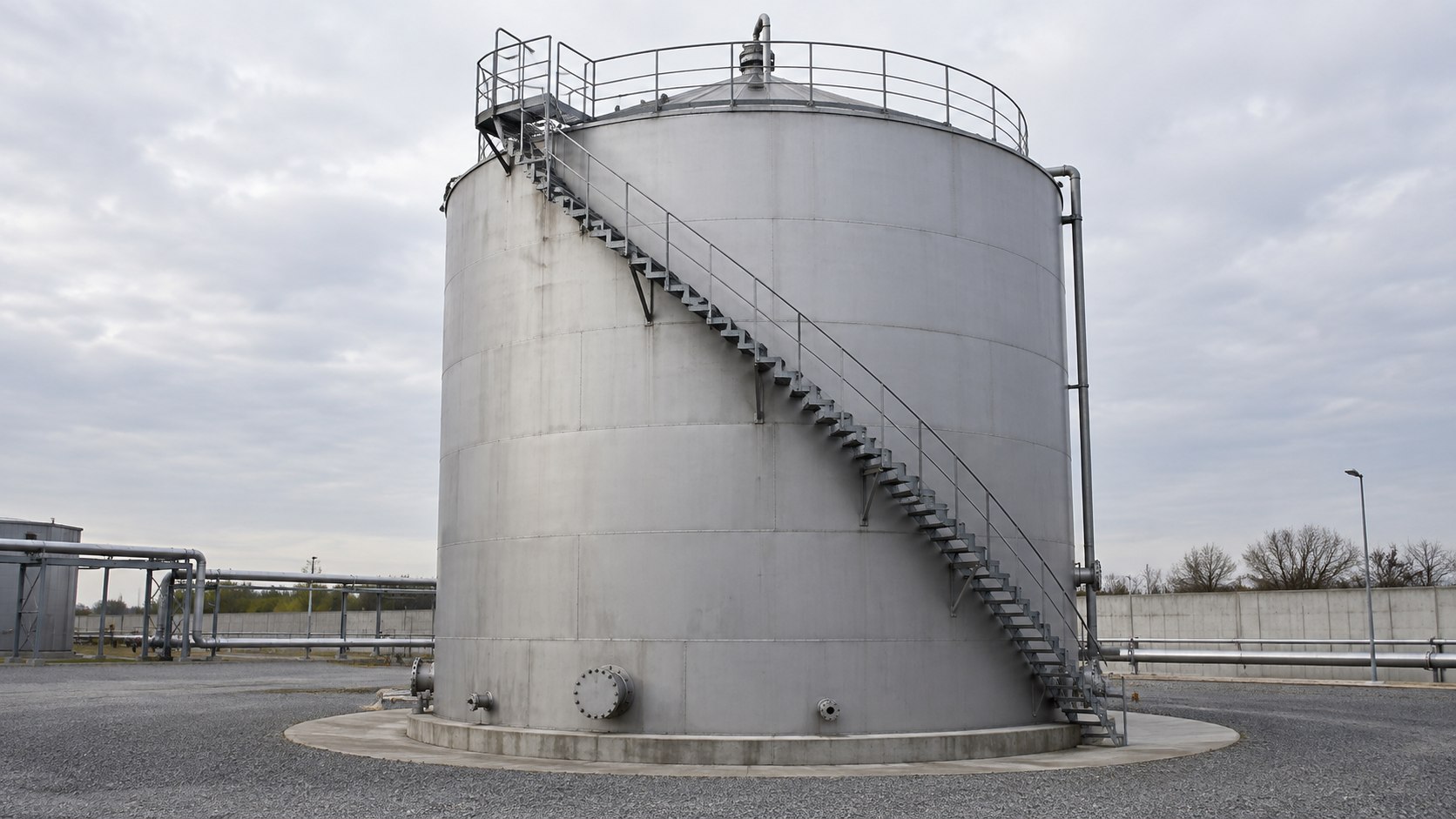

У вертикального резервуара значительная часть объёма развивается по высоте. Это может быть удобно при ограниченном участке, однако площадь основания не описывает весь занимаемый объект. Вокруг корпуса остаются зоны для трубопроводов, осмотра и предусмотренных проектом защитных решений. К оборудованию на крыше нужен согласованный доступ, а высоту проверяют с учётом лестниц, ограждений и присоединений.

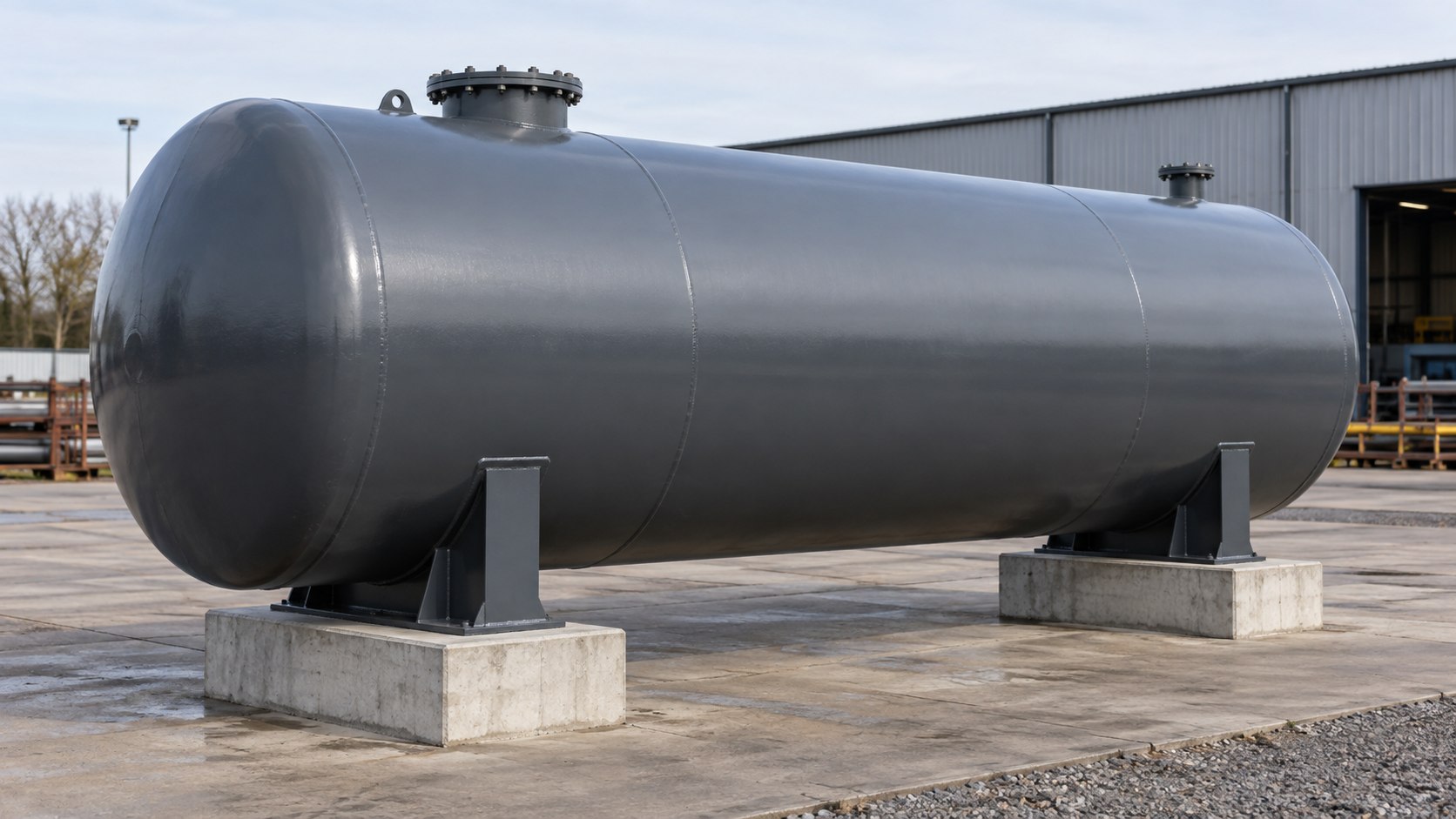

Горизонтальный резервуар занимает вытянутую зону. Его длина влияет на расположение опор, подъезд техники и размещение нескольких аппаратов рядом. Штуцеры и люки могут находиться на разных участках корпуса, поэтому нельзя оценивать удобство обслуживания только по сравнительно небольшой высоте. Даже у невысокого РГС отдельные операции требуют площадки или других предусмотренных проектом средств доступа.
| Что сравнивают | Вертикальная компоновка РВС | Горизонтальная компоновка РГС |
|---|---|---|
| Габариты на участке | Диаметр, высота и зоны вокруг корпуса | Длина, диаметр, опоры и зоны у торцов |
| Доступ к оборудованию | Нижние присоединения и оборудование на крыше | Люки и штуцеры вдоль корпуса и на торцах |
| Основание | Решение под днище и нагрузки конкретного резервуара | Решение под опоры или предусмотренное подземное размещение |
| Доставка | Зависит от размеров и принятой степени заводской готовности | Часто рассматривается перевозка готового корпуса в допустимых габаритах |
| Расширение хранения | Проверяют место для следующего резервуара и общей обвязки | Проверяют размещение дополнительных корпусов и коллекторов |
Таблица задаёт направление сравнения, но не заменяет компоновочный чертёж. Сравнивать нужно конкретные эскизы с нанесёнными штуцерами, лестницами и площадками. Для предварительного выбора можно рассмотреть вертикальные резервуары РВС и горизонтальные стальные резервуары, после чего уточнить исполнение под свойства хранимого продукта.
Площадка и основание могут изменить первоначальный выбор
Свободное прямоугольное пятно на генеральном плане ещё не означает, что резервуар можно поставить в этом месте. Для решения нужны сведения об основании, подземных коммуникациях, водоотводе и доступе монтажной техники. Размещение проверяют вместе с остальным объектом. Условия соседнего участка или старого фундамента нельзя автоматически переносить на новую ёмкость даже при похожих размерах.
Для наземной установки отдельно рассматривают путь передачи нагрузок от корпуса на основание. У вертикального и горизонтального исполнений он различается. Помимо наполненного состояния учитывают предусмотренные проектом режимы и внешние воздействия. Геометрию фундамента согласуют по документации конкретного резервуара: замена одного типа на другой после его устройства может потребовать переработки строительной части.
Подземное размещение — самостоятельное условие выбора. Для него нужны данные о грунте, уровне грунтовых вод, внешних нагрузках и доступе к горловинам. Горизонтальная форма сама по себе не делает резервуар подземным. Исполнение РГСП выбирают под соответствующие условия; наземный РГСН нельзя считать готовой заменой только из-за совпадения объёма.

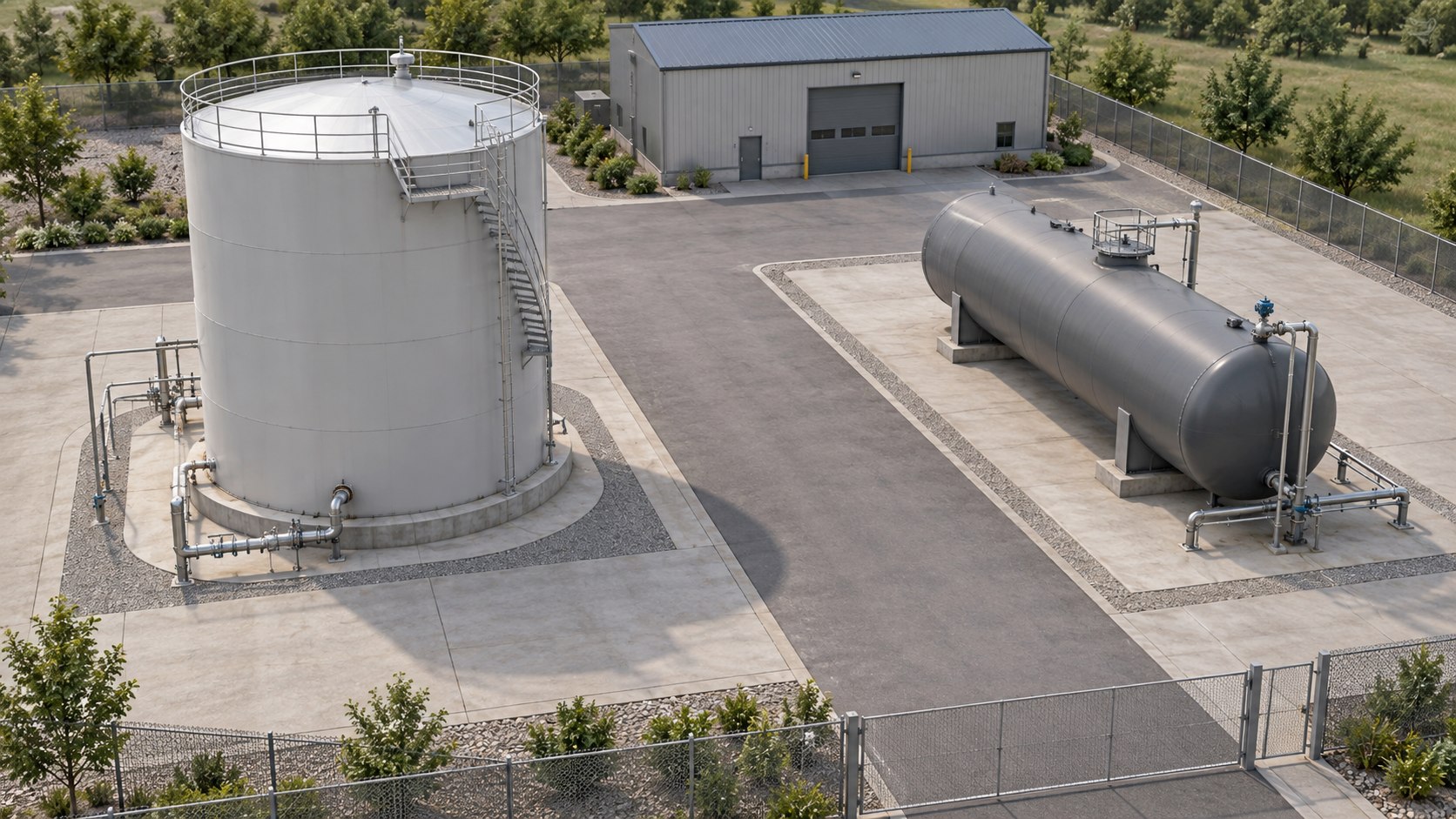

Полезно сразу показать два варианта на одной подоснове. Тогда становятся видны пересечения с существующими сетями, неудобные повороты трубопроводов и ограничения по высоте. Такое сравнение особенно важно при модернизации действующего предприятия: стоимость переноса соседнего оборудования иногда влияет на решение сильнее, чем разница в цене резервуаров.
Продукт и режим важнее внешнего сходства
До заказа указывают наименование и состав жидкости, плотность, температуру, вязкость, возможные примеси и изменение свойств во время хранения. По этим данным выбирают материал, внутреннюю защиту и дополнительные устройства. Нельзя считать, что два стальных резервуара одинаково подходят для любых жидкостей. При смене продукта проверяют совместимость конструкции и уплотнений, а также необходимость очистки между партиями.
Давление и разрежение также задают отдельно. Закрытый корпус не означает возможность произвольной работы под давлением, а атмосферное назначение не отменяет проверки режимов наполнения и опорожнения. Согласуют расходы приёма и выдачи, условия газообмена и работу предусмотренного оборудования. Выбор типа дыхательной арматуры и других устройств выполняют в связи с процессом, а не только по диаметру присоединения.
Если продукт нуждается в подогреве, сравнение РВС и РГС дополняют тепловой частью. Имеют значение схема нагрева, доступный теплоноситель, температура поступающей жидкости, время выхода на режим и расположение зоны отбора. Для теплоизоляции требуется место, а к нагревательному устройству — доступ по принятому способу обслуживания. Эти элементы влияют и на массу, и на наружные габариты.
Не стоит переносить оборудование со старой ёмкости в новую без проверки. Например, прежний уровнемер может иметь неподходящий диапазон, а существующая обвязка — неудобную высоту подключения. В сравнительную ведомость включают не только наличие приборов, но и их назначение, исполнение, установочные размеры и связь с системой управления предприятия.
Проверьте поставку, монтаж и будущую замену узлов
Степень заводской готовности влияет на календарь проекта. Доставка готового корпуса сокращает часть операций на площадке, но требует проверить маршрут, разгрузку и грузоподъёмную технику. Поставка укрупнённых элементов или заготовок переносит больше работ на объект. Окончательную схему выбирают по размерам, конструкции и доступности площадки; она не определяется только буквами РВС или РГС.
Маршрут полезно обсудить до согласования окончательных габаритов. На действующей территории ограничением могут оказаться ворота, поворот между зданиями или место установки крана. Высоту въезда рассматривают вместе с транспортным средством и способом перевозки. В предложении завода следует ясно отделить изготовление, упаковку, погрузку, перевозку и работы на площадке.
При предварительном сравнении проверьте следующие вопросы по каждому варианту:
- В каком виде поставляется резервуар и какие операции выполняются после доставки?
- Кто готовит основание, предоставляет монтажную технику и принимает строительную часть?
- Какие соединения, покрытия и элементы обвязки завершают на площадке?
- Как организован доступ к люкам, арматуре и приборам после подключения?
- Есть ли место для демонтажа заменяемых узлов и удаления их с площадки?
Ответы позволяют сравнить одинаковые границы ответственности. Если один поставщик включает только корпус, а другой — площадки, часть арматуры и монтажные работы, общая сумма не показывает разницу стоимости самих резервуаров. Сначала выровняйте комплектацию, затем отдельно оцените организацию работ и сроки готовности объекта.
Составьте сопоставимую ведомость двух решений
Удобная ведомость содержит исходное требование, решение для РВС, решение для РГС и открытый вопрос. В неё заносят параметры из согласованных предложений. Пустая клетка должна означать необходимость уточнения, а не согласие с любым исполнением. Особенно это касается рабочего объёма, защитных покрытий, приборов и состава документации.
| Строка ведомости | Что фиксировать | Зачем это нужно |
|---|---|---|
| Рабочий запас | Количество продукта между согласованными рабочими уровнями | Сравнить полезную функцию, а не только номинальную вместимость |
| Продукт и режимы | Среда, температура, давление, расходы приёма и выдачи | Исключить сравнение конструкций под разные условия |
| Комплект поставки | Корпус, опоры, лестницы, приборы, арматура, нагрев, изоляция | Увидеть оборудование, которое придётся докупать |
| Работы на объекте | Основание, сборка, подключение, контроль и подготовка к работе | Оценить затраты и сроки за пределами завода |
| Обслуживание | Доступ, отключение, очистка, замена узлов | Проверить совместимость с режимом предприятия |
Оценка затрат должна охватывать согласованный период эксплуатации, но без выдуманных процентов экономии. Если расход энергии, периодичность очистки или стоимость обслуживания ещё неизвестны, так и укажите. Их можно уточнить отдельным расчётом или по принятой технологии предприятия. При недостатке данных полезнее обозначить чувствительность решения к этим параметрам, чем записать условную «низкую стоимость владения».
Резервирование тоже сравнивают явно. Несколько независимых корпусов могут упростить поочерёдный вывод на обслуживание, но добавляют арматуру, переключения и точки контроля. Один резервуар уменьшает число отдельных единиц, однако его остановка влияет на весь доступный запас. Нужная схема зависит от того, допустим ли перерыв потребления и есть ли альтернативный источник продукта.
Как сформулировать запрос на подбор РВС или РГС
Если компоновка ещё не выбрана, не закрепляйте её в запросе без технологической причины. Опишите задачу и попросите рассмотреть оба допустимых варианта. При этом укажите жёсткие ограничения: максимальную высоту, границы участка, невозможность подземных работ, ограничения маршрута или требуемое резервирование. Так производитель сможет предложить сравнимые решения, а не угадывать приоритет заказчика.
Для первого обращения подготовьте небольшой комплект исходных данных:
- Сведения о продукте и всех предусмотренных режимах приёма, хранения и выдачи.
- Требуемый рабочий запас, размер поставляемой партии и график расхода.
- План площадки, высотные ограничения и известные условия основания.
- Требования к приборам, подогреву, теплоизоляции и защитным покрытиям.
- Ограничения доставки, желаемые границы поставки и допустимые остановки процесса.
После предварительного подбора согласуйте эскиз, перечень присоединений и состав поставки. Если меняется рабочий объём, продукт или место установки, обновите весь комплект исходных данных. Отдельное письмо с новым диаметром корпуса не заменяет согласованную редакцию задания: изменение одного параметра способно повлиять на основание, арматуру и организацию доставки.
ЗЕО изготавливает вертикальные и горизонтальные стальные резервуары для промышленных задач. Передайте исходные данные специалистам завода и обозначьте, какие ограничения для вас обязательны. Это поможет обсудить конструкцию, которая соответствует процессу и может быть размещена на вашей площадке.
