Резервуар для дизельного топлива: как определить объём и комплектацию
Резервуар для дизельного топлива выбирают под конкретную схему снабжения. Автопарку важны часы заправки и число одновременно работающих постов, котельной — непрерывность подачи, производственной площадке — связь расхода с технологическим графиком. Во всех случаях ёмкость должна принимать очередную поставку и сохранять необходимый рабочий запас без неудобных переключений.
Покупка начинается с объёма, но им не заканчивается. Требуется согласовать способ установки, материал и защиту корпуса, приём и выдачу, контроль уровня, доступ для обслуживания. Ниже рассмотрим, как связать эти решения между собой и подготовить запрос производителю, чтобы выбранный резервуар соответствовал условиям предприятия.
Рабочий запас определяет график снабжения
Средний расход показывает общую потребность, а резервуар работает с конкретными поставками и пиками потребления. Для расчёта собирают расход по дням или сменам, размер принимаемой партии и возможный интервал между поставками. Если объект потребляет топливо неравномерно, одного среднего значения недостаточно. Учитывают наиболее напряжённый согласованный сценарий, например несколько рабочих смен подряд перед очередным пополнением.
Начальная оценка может опираться на произведение расхода за сутки и выбранного периода обеспечения. Допустим, в учебном примере расход составляет 5 м³ в сутки, а запас требуется на четыре дня: получается 20 м³ потребляемого топлива. Это ещё не номинальный объём резервуара. Отдельно учитывают принятый рабочий остаток, условия очередного приёма и уровни наполнения. Числа примера не являются рекомендацией для конкретного объекта.
Важно проверить момент доставки. Если новая партия поступает, когда в резервуаре ещё есть значительный остаток, свободного объёма должно хватать для согласованного приёма. Здесь нельзя просто сложить месячный расход и объём автоцистерны. Строят баланс по времени: начальный запас, приход, расход и остаток после каждой операции. Такой подход показывает, требуется ли больший корпус, более частые поставки или разделение хранения.
В задании разделяют геометрическую вместимость и рабочий объём между согласованными уровнями. Максимальный уровень задаётся проектом и конструкцией, а нижний рабочий уровень связан с выдачей и принятой схемой контроля. Универсальный коэффициент заполнения без проверки конкретного оборудования применять неудобно: он скрывает параметры, которые затем всё равно придётся согласовать.
| Исходные данные | Что уточнить | Как влияет на подбор |
|---|---|---|
| Расход | Обычное и пиковое потребление по сменам или суткам | Определяет требуемое обеспечение между поставками |
| Пополнение | Объём партии, периодичность, допустимые задержки | Показывает необходимый запас и свободное место перед приёмом |
| Выдача | Расход и число одновременно работающих потребителей | Влияет на насос, трубопроводы и арматуру |
| Резервирование | Допустимость остановки и порядок обслуживания | Помогает выбрать один корпус или несколько ёмкостей |
| Рабочие уровни | Нижний и верхний пределы штатной эксплуатации | Связывает полезный запас с геометрической вместимостью |
Выберите способ размещения до заказа корпуса

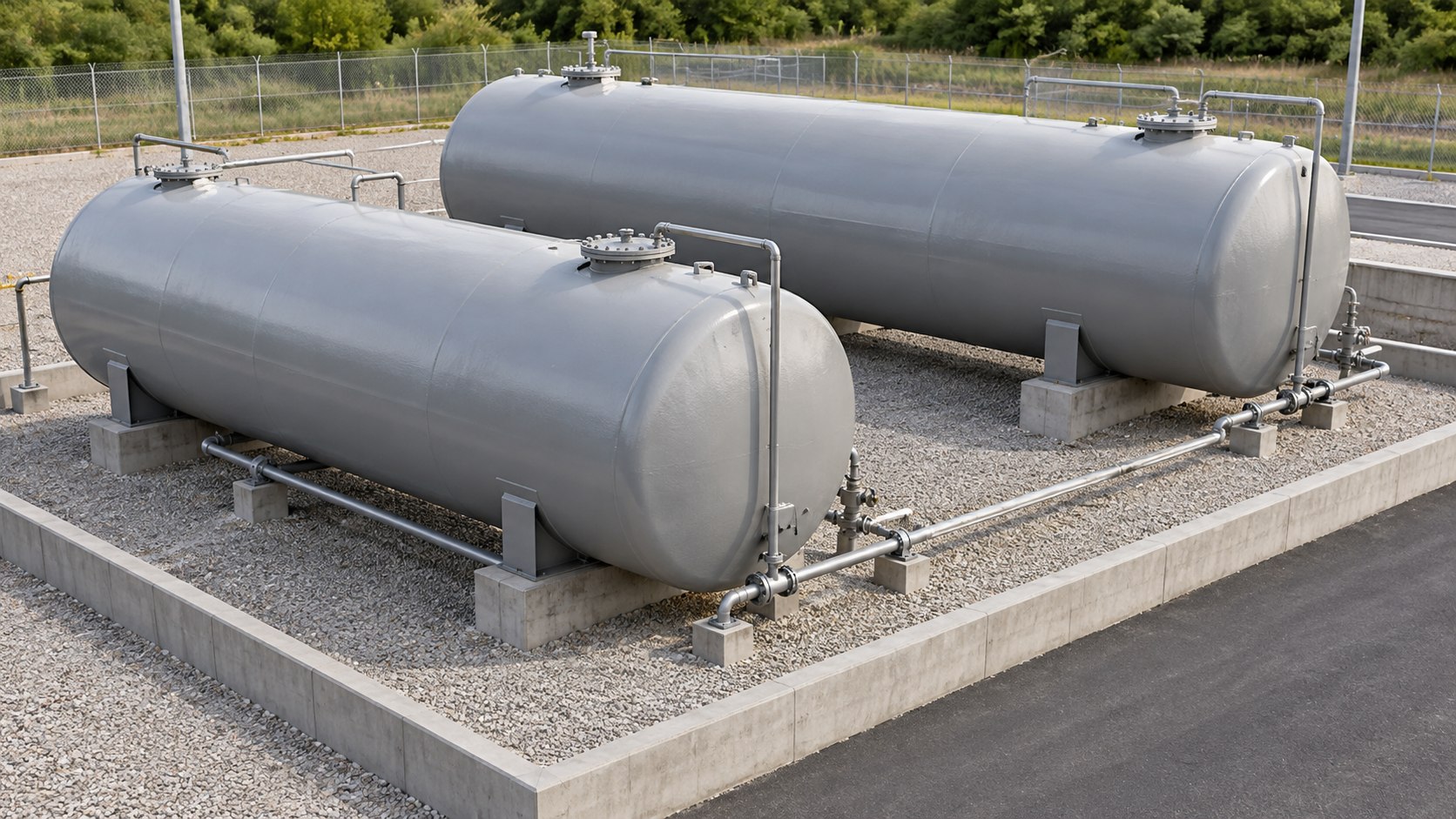

Для хранения дизельного топлива используют разные компоновки. Наземное горизонтальное исполнение удобно рассматривать, когда есть подходящее место для корпуса на опорах и его обслуживания. Подземное размещение предъявляет дополнительные требования к строительной части и внешней защите. При большом запасе также сравнивают вертикальную компоновку. Решение принимают по площадке и процессу, а не только по привычному типу ёмкости.
У наземного резервуара РГСН проверяют длину и высоту с учётом опор, люков, лестниц и обвязки. На плане выделяют места для осмотра и обслуживания, подъезда и предусмотренных проектом защитных решений. Если резервуар устанавливают рядом с действующим оборудованием, заранее согласуют трассы трубопроводов и возможность выполнения работ без помех производству.
Для подземного резервуара РГСП нужны сведения о грунте, грунтовых водах и нагрузках над зоной установки. От них зависят конструкция, основание, защита поверхности и строительные мероприятия. Доступ к присоединениям организуют через предусмотренные горловины и колодцы. Наземный резервуар нельзя считать подземным исполнением после изменения цвета покрытия.
Строительные работы и обслуживание следует включать в экономическое сравнение. Более компактное размещение на поверхности плана может сопровождаться дополнительными земляными работами и другой организацией доступа. Сравните два эскиза на одном участке, затем отдельно оцените корпус, строительную часть, доставку и подключение. Так преимущества каждого решения будут связаны с реальными условиями.
Защита корпуса связана со средой и установкой
В запросе указывают не просто «солярка», а сведения о поставляемом дизельном топливе и предусмотренных условиях хранения. Нужны температура, возможные изменения продукта, требования к чистоте и совместимость материалов, контактирующих со средой. При замене действующего резервуара полезно сообщить известные проблемы: образование осадка, попадание воды, трудности очистки или нестабильную работу выдачи.
Наружная защита зависит от того, где расположен резервуар и каким воздействиям подвергается поверхность. Для наземной установки обсуждают атмосферные условия и доступ к восстановлению покрытия. Для подземной — контакт с грунтом и принятую систему защиты. Внутреннюю поверхность рассматривают отдельно. Одинаковая формулировка «антикоррозионное покрытие» без указания назначения и системы не позволяет сравнить предложения.
Двустенный резервуар РГСД рассматривают вместе с контролем межстенного пространства. Само наличие наружной оболочки ещё не описывает, каким образом обнаруживается нарушение герметичности и куда поступает сигнал. В задании согласуют способ контроля, состав приборов, их подключение и предусмотренные эксплуатационные действия. Двустенное исполнение не заменяет проект площадки.
Приём топлива и выдача должны работать согласованно

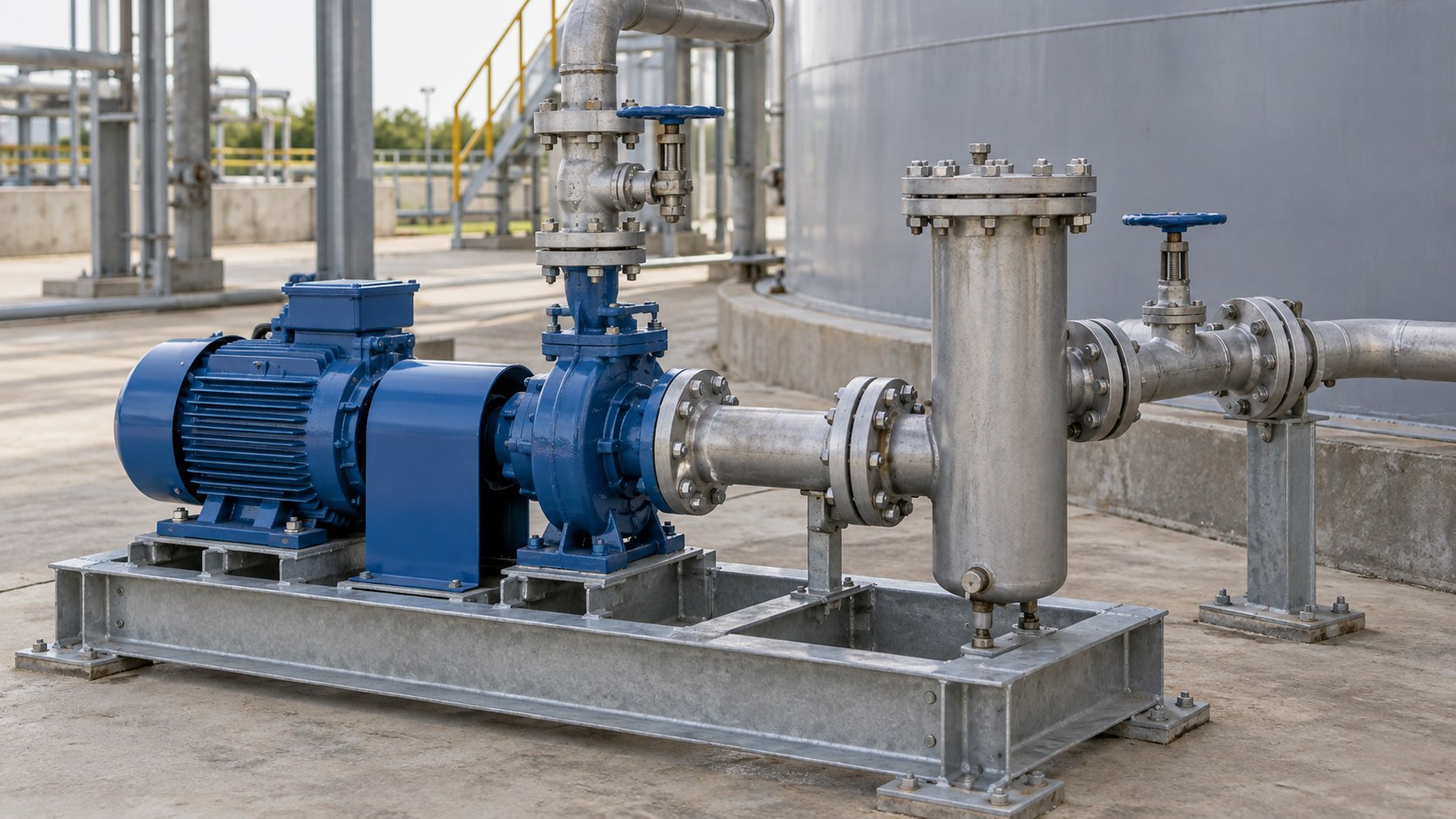

Опросный лист описывает источник поступления топлива, доступный напор или способ перекачки, требуемый расход и расположение точки подключения. Для выдачи указывают потребителя, производительность и условия его работы. Насосный узел выбирают с учётом свойств продукта, длины и конфигурации трубопроводов, разницы высот и принятой схемы. Одного объёма резервуара для выбора насоса недостаточно.
Для автопарка важен характер заправки. Если несколько машин обслуживают одновременно, пиковый расход отличается от средней выдачи за день. Котельная может потребовать другой режим и требования к резервированию подачи. Нельзя автоматически переносить узел отпуска для транспорта в систему питания технологического оборудования: назначение, управление и параметры подключения должны совпадать с задачей.
Отдельно решают, допускается ли одновременный приём и выдача. Это влияет на технологическую схему, контроль количества и порядок переключений. Если хранение разделено на несколько ёмкостей, согласуют работу коллекторов и возможность изолировать одну ёмкость. Удобно описать режимы словами и приложить схему, на которой видно направление каждого потока.
Для обсуждения комплектации подготовьте перечень функциональных узлов:
- Приём топлива с согласованными присоединениями и запорной арматурой.
- Выдача потребителю с требуемым расходом и принятым способом управления.
- Измерение уровня и необходимые сигналы для работы персонала и автоматики.
- Предусмотренные проектом устройства газообмена и защиты резервуара.
- Оборудование фильтрации, учёта и отбора проб, если оно входит в задачу объекта.
После обсуждения каждому узлу назначают границу поставки. Например, резервуар может поставляться с подготовленными присоединениями, а насосный модуль закупаться отдельно. Это допустимо, если стороны согласовали параметры и ответственность за соединение. Формулировка «всё необходимое в комплекте» без перечня оставляет слишком много неопределённости.
Контроль уровня помогает связать запас и операции

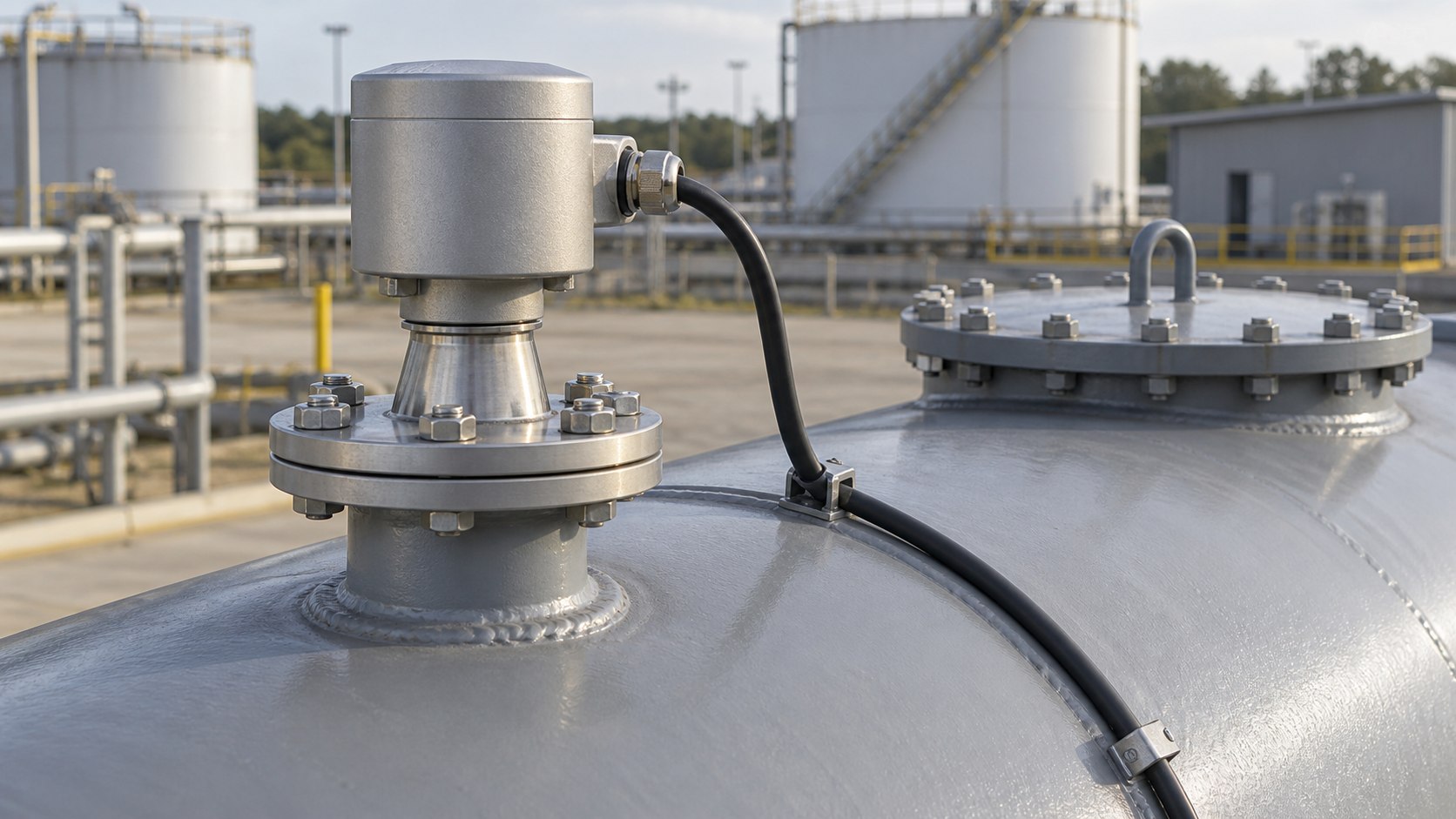

Уровнемер, местное указание и сигнализация решают связанные, но не одинаковые задачи. Оператору может требоваться текущий запас, системе управления — сигнал о достижении согласованного уровня, а учёту — сведения о количестве продукта. Нужно определить назначение каждого измерения и состав интерфейсов. Один прибор не следует считать универсальным решением без проверки его функций.
В горизонтальном цилиндрическом резервуаре одинаковое изменение высоты уровня соответствует разному изменению объёма в разных частях сечения. Поэтому пересчёт уровня в количество выполняют по данным конкретной ёмкости и принятой измерительной схеме. Для вертикального резервуара также важны фактическая геометрия и условия измерения. Случайная таблица похожего корпуса не заменяет соответствующие данные для выбранного изделия.
В задании на приборы полезно указать, где должны отображаться сведения: непосредственно у резервуара, в операторной или в системе предприятия. Согласуют питание, тип сигналов, доступность обслуживания и условия окружающей среды. При модернизации проверяют совместимость с действующими средствами автоматизации. Совпадение названия «датчик уровня» не гарантирует совместимость интерфейсов и диапазонов.
Контроль качества топлива также связывают с эксплуатационным процессом. Если предусмотрены отбор проб, удаление отстоя или фильтрация при выдаче, для них нужны соответствующие конструктивные решения и доступ. Место присоединения, возможность отключения и способ обслуживания обсуждают до заказа. Это помогает избежать установки дополнительных узлов в неудобном или недоступном месте.
Холодный период проверяют по всей цепочке подачи
Работа зимой зависит не только от резервуара. Значение имеют низкотемпературные свойства фактически поставляемого топлива, температура хранения, трубопроводы, фильтры и насосный узел. Даже если запас в корпусе остаётся пригодным для перекачки, ограничением может стать отдельный участок подачи. Поэтому зимний сценарий рассматривают от приёма до потребителя.
Теплоизоляция уменьшает теплообмен с окружающей средой, но сама по себе не является источником тепла. Если требуется поддержание температуры, нужны исходные данные для теплового расчёта: климат, температура поступления, режим выдачи, допустимые перерывы и доступный источник энергии. По результатам определяют состав системы и зоны, для которых она действительно нужна.
Не следует назначать нагрев только потому, что резервуар находится на открытом воздухе. Сначала проверяют продукт и принятые условия эксплуатации. Если нагрев предусмотрен, согласуют допустимые температуры, управление, контроль и обслуживание оборудования. Конкретные мощности и температурные уставки должны следовать проекту, а не универсальному совету для любого топлива.
Что проверить в предложении производителя
Сравнение предложений начинают с одинаковых исходных данных. В каждом варианте должны совпадать продукт, рабочий запас, способ установки и режимы. Затем проверяют границы комплектации и работ. Разница в стоимости может объясняться отсутствием приборов, лестниц, опор или защитных покрытий, поэтому общая сумма без расшифровки мало говорит о готовности решения.
| Раздел предложения | Что должно быть определено |
|---|---|
| Корпус | Вместимость, рабочие параметры, материал, исполнение и габариты |
| Поверхности | Система внутренней и наружной защиты с учётом среды и установки |
| Присоединения | Назначение, размеры, положение и границы ответных частей |
| Комплектация | Арматура, приборы, насосные и вспомогательные узлы по согласованному перечню |
| Поставка | Степень готовности, документация, доставка и перечень работ на площадке |
Перед окончательным согласованием удобно пройти короткую проверку проекта:
- Баланс топлива подтверждает запас и возможность очередного приёма.
- Резервуар и обвязка помещаются на площадке с доступом для обслуживания.
- Наземное или подземное исполнение соответствует строительным условиям.
- Приборы и насосная часть согласованы с режимами и системами предприятия.
- Комплект поставки и задачи каждой стороны записаны в одной редакции документов.
ЗЕО проектирует и изготавливает стальные резервуары для промышленных объектов. Чтобы подобрать ёмкость под дизельное топливо, передайте данные о запасе, поставках, выдаче и площадке. Если часть параметров неизвестна, обозначьте их отдельно: это поможет начать обсуждение с расчётной задачи и согласовать подходящее исполнение.
