Подогрев битума в ёмкости: как согласовать нагреватель, теплоизоляцию и перекачку

Подогрев битума нужен, чтобы обеспечить заданные условия хранения и передачи продукта следующей технологической стадии. Выбор системы начинается с температурного графика и свойств конкретного материала. Мощность нагревателя, объём ёмкости и толщина изоляции имеют смысл только в связи с тем, сколько продукта требуется подготовить, из какого состояния и за какое время.

При проектировании полезно рассматривать всю цепочку: источник тепла, ёмкость, зону отбора, арматуру, насос и линию выдачи. Если один участок не соответствует режиму, нагретый запас ещё не означает готовности к работе. Поэтому нагреватель битума подбирают вместе с условиями хранения и перекачки.

Разделите разогрев, поддержание температуры и выдачу

Разогрев партии и компенсация теплопотерь — разные задачи. В первом случае нужно изменить состояние определённой массы продукта за установленное время. Во втором — удерживать согласованный режим на протяжении хранения. Если в заявке эти задачи объединены одной фразой «нагрев ёмкости», предложенная мощность может оказаться рассчитанной на другой сценарий.

Опишите начало смены и работу в течение дня. Имеют значение температура поступающего битума, пополнение остатка, график потребления и допустимое время ожидания. Для предприятия с частыми поставками горячего продукта и для объекта с продолжительными остановками исходные условия будут различаться, даже если геометрический объём ёмкостей одинаков.

Температуру выдачи устанавливают по требованиям следующей стадии и характеристикам продукта. Она не обязательно совпадает с режимом длительного хранения. Условия и ограничения следует получать из документации поставщика конкретного битума и согласованной технологии, а не назначать по общему названию материала.

Отдельно укажите варианты простоя: краткую паузу, выходные, сезонную остановку. План сохранения продукта и возвращения системы в работу влияет на конструкцию и автоматику. При этом выбор режима остановки не сводится к автоматическому отключению всего оборудования. Он требует оценки продукта, ёмкости и связанных с ней линий.

Какие данные нужны для теплового расчёта

Для оценки потребности в тепле задают массу битума, начальную и требуемую температуры, время разогрева и свойства материала в рабочем диапазоне. Если запас указан в объёмных единицах, используют соответствующую плотность. Характеристики воды или другого нефтепродукта не должны подменять данные выбранного битума.

Тепловой расчёт учитывает не только продукт. Энергия требуется на прогрев элементов системы, а часть тепла теряется через корпус, присоединения и окружающие конструкции. Для наружной установки нужны климатические условия и режим размещения. Для существующего аппарата важны фактическое состояние изоляции и принятые границы расчёта.

Простая оценка по массе, теплоёмкости и разности температур может дать предварительное представление о задаче, но не подтверждает время готовности оборудования. Передача тепла зависит от конструкции, состояния продукта и ограничений по нагреваемой поверхности. Поэтому итоговый подбор должен связывать энергетическую потребность с реальным теплообменным узлом.

Если есть несколько обязательных сценариев, их проверяют отдельно. Например, поддержание температуры при малом остатке и подготовка полной партии после паузы могут предъявлять разные ограничения. В предложении должно быть ясно, какие сценарии охвачены подбором и где сохраняются условия, которые предприятие обязано обеспечить.

Как сравнивать схемы нагрева на одинаковой основе

Система может использовать электрический нагрев, жидкий теплоноситель или другое предусмотренное проектом решение. Сравнивать варианты следует по доступным ресурсам, температурному графику, конструкции и обслуживанию. Одной цены нагревательного узла недостаточно: часть необходимых устройств может находиться за пределами корпуса ёмкости.

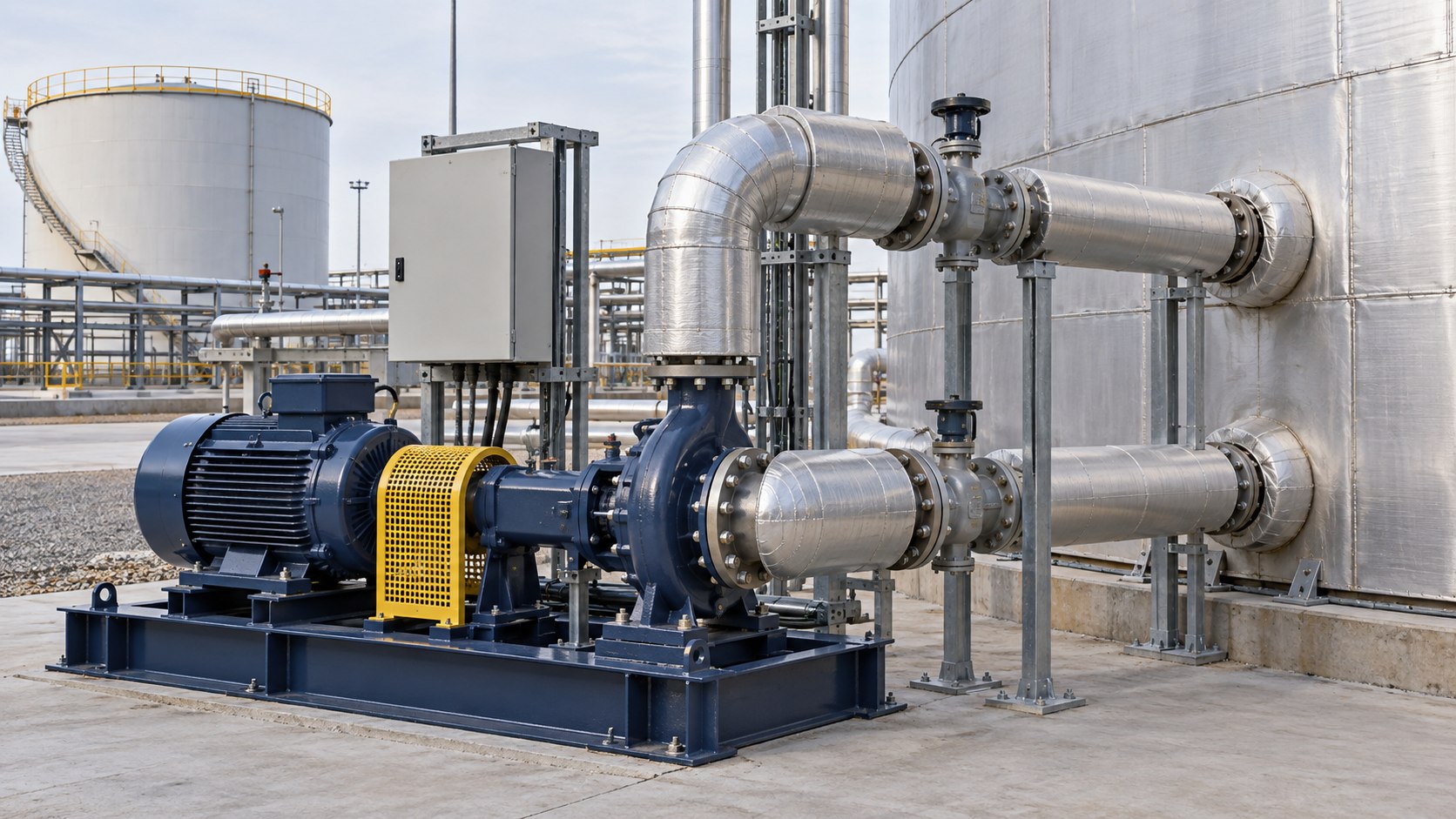

При использовании жидкого теплоносителя согласуют его характеристики, рабочие параметры, циркуляцию и состав контура. Нагреватель жидкого теплоносителя должен соответствовать задаче ёмкости и подключаемых потребителей. Его паспортная мощность не равна теплу, которое при любых условиях передаётся битуму.

Для электрического решения проверяют доступную мощность площадки и предусмотренное регулирование. Расположение и исполнение нагревательных элементов связывают с рабочими уровнями, свойствами продукта и требованиями к контролю. Наличие свободного электрического ввода не подтверждает допустимость произвольного увеличения мощности внутри существующего аппарата.

Схемы с горелкой и теплообменным устройством оценивают вместе с подачей топлива, отводом продуктов сгорания и необходимой автоматикой. Комплектация и установка должны соответствовать конкретной конструкции. Перенос горелки с другого оборудования без проверки не является готовым решением модернизации.

Ограничивайте локальный перегрев, а не только среднюю температуру

Температура в одной точке не описывает состояние всего запаса. Возле нагреваемой поверхности и в удалённой зоне условия могут различаться. При подборе рассматривают расположение нагревателя, характер передачи тепла и предусмотренное движение продукта. Для вязкого материала особенно важно проверить переходные стадии.

Слишком интенсивное местное воздействие может ухудшить качество продукта. Поэтому увеличение мощности не всегда решает задачу ускорения разогрева. Нужно установить, допускают ли выбранная поверхность и свойства битума такой режим. Требования к контролю связывают с ограничениями материала и конструкции.

Если предусмотрены циркуляция или перемешивание, их согласуют как часть технологии. Нельзя считать, что дополнительный насос автоматически обеспечит равномерную температуру при любом состоянии продукта. Для начала и окончания операции должны быть определены допустимые условия, а узлы — соответствовать фактическим параметрам среды.

Приёмку тепловой части полезно связывать с заранее определёнными условиями: количеством продукта, исходной температурой, внешней средой и способом оценки готовности. Тогда фактическое время можно сопоставить с согласованной задачей. Измерение в случайной точке или на другой загрузке не даёт такого сравнения.

Теплоизоляция влияет на потери и обслуживание

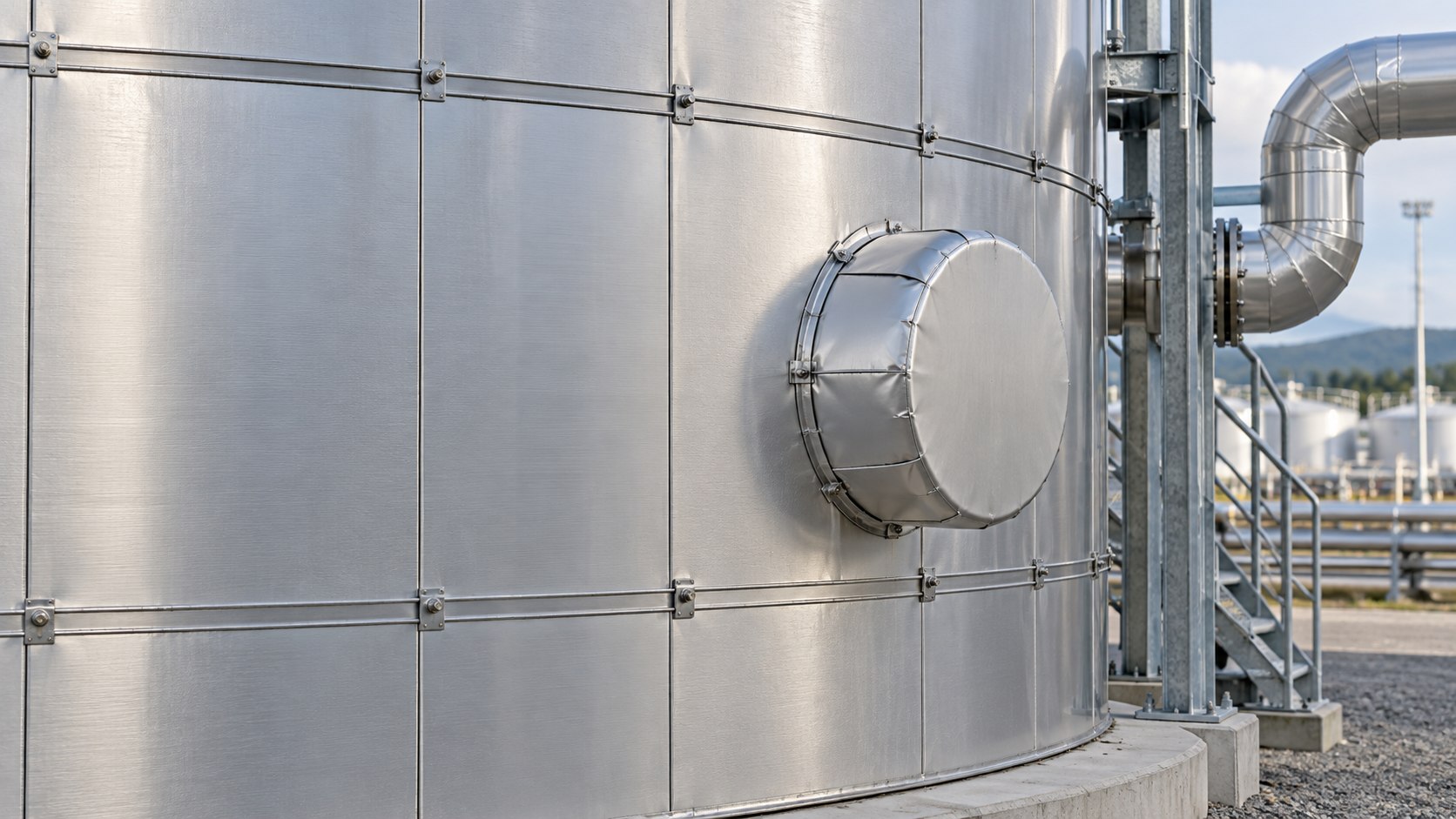

Изоляция уменьшает передачу тепла в окружающую среду, но не нагревает продукт. Её толщину и материал выбирают по режиму, конструкции и требованиям к наружной поверхности. Принятое решение должно учитывать корпус, крышу, днище и присоединения в тех границах, которые предусмотрены проектом.

Для вертикальной битумной ёмкости заранее продумывают доступ к оборудованию на высоте. Для горизонтальной битумной ёмкости проверяют узлы у опор и торцов. В обоих случаях обшивка не должна мешать предусмотренному обслуживанию арматуры и приборов.

Наружная защита изоляции должна соответствовать условиям установки. При эксплуатации важно сохранять её состояние и исключать длительное накопление загрязнений или влаги в нежелательных зонах. Если обнаружены повреждения, их влияние оценивают по документации оборудования и принятому порядку обслуживания.

В задании полезно отделить заводскую изоляцию от работ на площадке. При перевозке и монтаже некоторые участки могут оставаться открытыми или требовать восстановления. Нужно определить, кто завершает эти работы и каким будет окончательное исполнение после подключения трубопроводов.

Проверьте путь продукта от ёмкости до потребителя

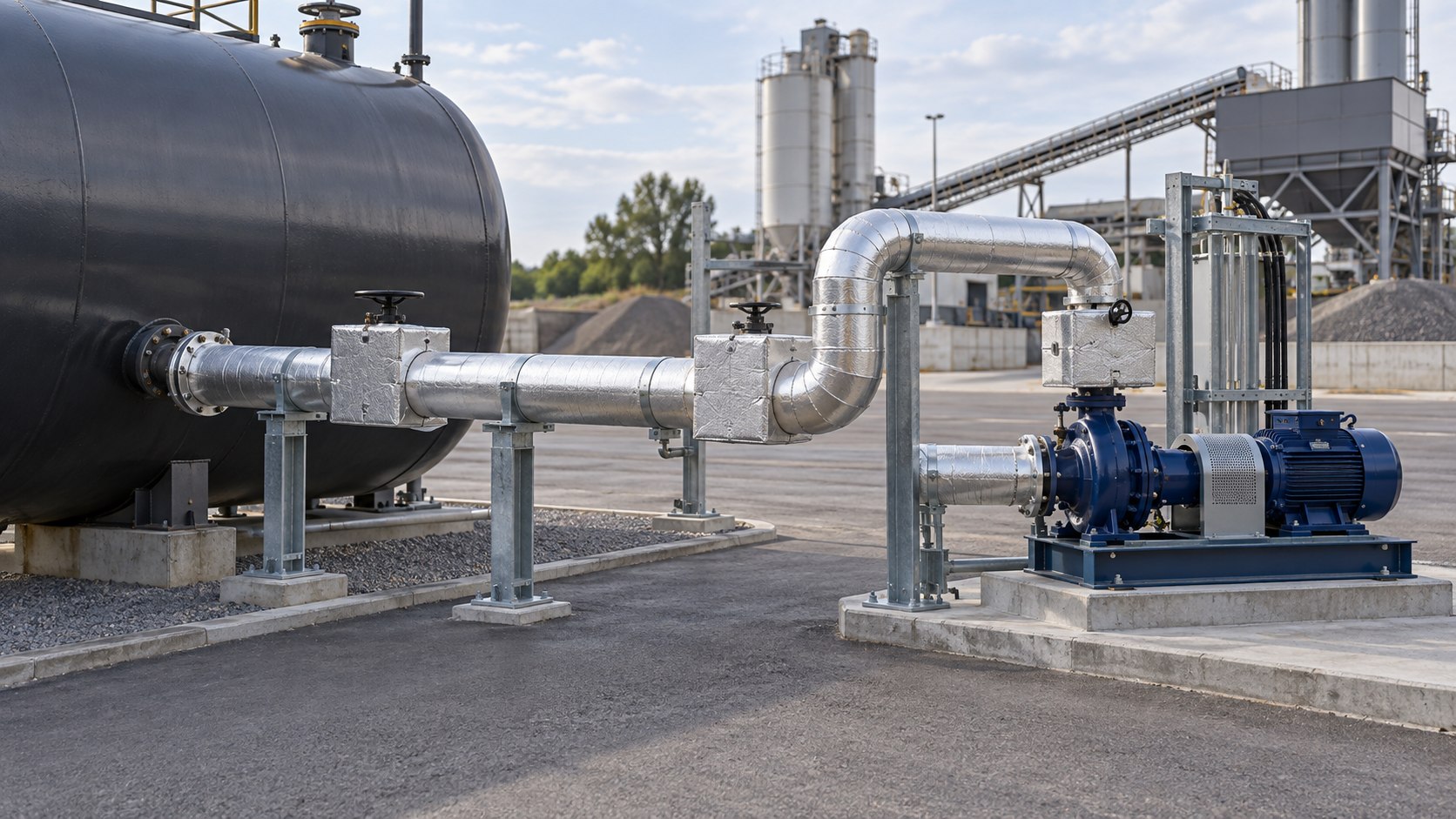

Готовность запаса к выдаче зависит от зоны отбора и всей линии. Насос, арматура, фильтрующий узел и трубопровод должны быть согласованы с температурой и свойствами битума. Если часть системы охлаждается иначе, чем ёмкость, появится ограничение, которое не устраняется повышением температуры в корпусе.

При модернизации изучают фактическую схему: длины и размещение линий, теплоизоляцию, предусмотренный обогрев и возможные остановки потока. Новая ёмкость не меняет автоматически характеристики старого трубопровода. До закупки стоит обозначить, какие участки остаются, а какие входят в проект обновления.

Для согласования выдачи проверьте следующие вопросы:

• Какой продукт и с каким расходом должен поступать следующему потребителю?
• Какие температуры и ограничения действуют для насоса, арматуры и линии?
• Какие участки требуют предусмотренного проектом обогрева или изоляции?
• Что происходит с продуктом в линии во время обычных пауз?
• Какими средствами контролируется готовность системы к выдаче?

Ответы позволяют определить границы общей системы. Если завод поставляет только ёмкость, требования к сопряжённым узлам всё равно должны быть известны при её подборе. Участники проекта могут разделить поставку, но должны согласовать рабочие условия в точках соединения.

Что закрепить в задании и программе проверки

Техническое задание должно содержать продукт, температурный график, рабочие объёмы, доступные ресурсы и ограничения площадки. Далее определяют конструкцию нагрева, изоляцию, приборы и связь с системой управления. Отдельно фиксируют режимы, которые требуют подтверждения при сдаче оборудования.

Для первого обращения удобно подготовить данные в таком порядке:

1. Назовите марку битума и приложите сведения о свойствах и допустимых температурах.
2. Опишите приём, хранение, выдачу и предусмотренные остановки.
3. Задайте рабочий запас, начальные условия и требуемое время подготовки.
4. Укажите доступные источники энергии и параметры существующих систем.
5. Согласуйте состав поставки, подключение и критерии проверки режима.

Когда сравниваете предложения, выровняйте исходные условия и комплектацию. Уточните, включены ли насосы, арматура, регулирование, изоляция и работы после доставки. Экономичность оценивают по согласованному графику и подтверждённым затратам, без универсальных обещаний процента экономии.

Чтобы подобрать систему подогрева битума, передайте ЗЕО сведения о продукте, рабочем запасе и температурном графике. Это поможет согласовать нагреватель, ёмкость, изоляцию и требования к подключению как части одной технологической системы.
