Опросный лист на резервуар: какие данные нужны заводу для расчёта
Запрос «нужен резервуар на 50 кубов» позволяет начать разговор с производителем, но оставляет открытыми почти все решения, от которых зависят конструкция и состав поставки. Ёмкости одинакового объёма могут хранить разные продукты, работать на поверхности или под землёй, иметь разные присоединения и требования к обслуживанию. Поэтому расчёт начинают с опросного листа на резервуар — согласованного описания будущей работы оборудования.
Хороший опросный лист помогает заказчику, проектировщику и заводу говорить об одной задаче. Он связывает технологический процесс с площадкой и будущей эксплуатацией. Ниже разберём, какие сведения собрать до обращения к производителю, как обозначить пока неизвестные параметры и почему сравнивать предложения только по объёму и цене недостаточно.
Сначала опишите задачу резервуара
Начните с назначения: постоянное хранение запаса, приём партии продукта, промежуточное накопление между операциями или сбор дренажа. Эти задачи могут выглядеть похожими, но создают разные требования к наполнению, выдаче и очистке. Например, промежуточная ёмкость должна учитывать несогласованность производительности двух участков, а складской резервуар — ещё и график подвоза продукта. Одно слово «накопительный» этой разницы не объясняет.
Укажите, входит ли резервуар в новый объект или заменяет действующее оборудование. В первом случае компоновку часто можно согласовать вместе с проектировщиком площадки. При замене появляются ограничения существующих трубопроводов, фундаментов, проходов и монтажных проёмов. Даже если новый корпус повторяет объём старого, его не следует считать взаимозаменяемым без проверки опорных и присоединительных размеров.
Для обращения в ЗЕО можно использовать описание процесса и схему размещения, а для предварительного выбора конструкции сравнить горизонтальные стальные резервуары и резервуары РВС. На этом этапе обозначение типа служит отправной точкой. Окончательное исполнение согласуют после проверки исходных данных.
Что сообщить о хранимом продукте

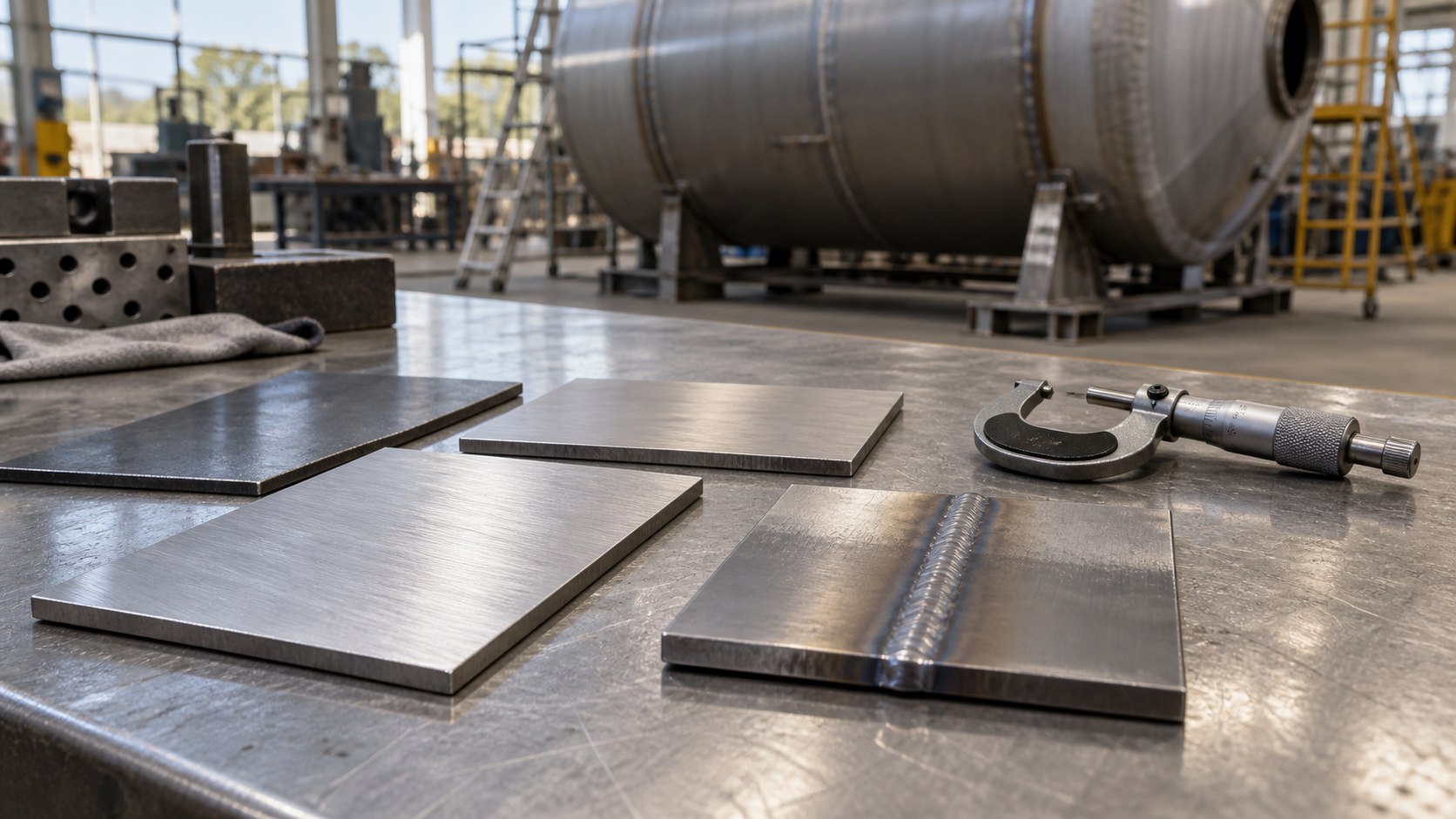

Название среды необходимо раскрыть до уровня, достаточного для выбора материалов. Запись «вода» не показывает, питьевая она или техническая, содержит ли соли, взвесь и реагенты. Формулировка «нефтепродукт» не определяет вязкость, температурный режим и требования к внутреннему оборудованию. Для смеси желательно приложить состав или документ на продукт, а при изменяющемся составе — указать допустимые пределы.
Плотность влияет на нагрузку от содержимого, вязкость — на выдачу и возможную потребность в подогреве, примеси — на отложения и очистку. Коррозионное воздействие рассматривают вместе с температурой и концентрацией. Нельзя переносить пригодность материала для одной жидкости на похожее по названию сырьё без проверки. Отдельно учитывают среду, которая будет использоваться для промывки: резервуар контактирует не только с основным продуктом.
Перед отправкой заявки удобно собрать сведения в одном блоке. Для сложной среды перечень уточняет технолог предприятия, чтобы производитель получил описание реального процесса.
- Наименование и состав продукта, включая значимые примеси и возможные изменения между партиями.
- Плотность и вязкость при рабочих температурах, склонность к осадку, расслоению или кристаллизации.
- Минимальная, обычная и максимальная температура продукта, а также режим заполнения и опорожнения.
- Требования к чистоте, материалам контактирующих деталей, промывке и отсутствию смешения разных продуктов.
Если каких-то характеристик пока нет, их лучше оставить как вопрос на согласование. Подстановка «типового» значения создаёт видимость определённости, хотя расчёт может опираться на неверную нагрузку или неподходящие условия контакта с металлом. В результате позднее уточнение состава среды способно изменить уже выбранную конструкцию.
Разделите геометрический объём и рабочий запас
Геометрическая вместимость корпуса и количество продукта, которым предприятие может пользоваться в штатном режиме, не всегда совпадают. Часть объёма связана с допустимым верхним уровнем, нижним рабочим уровнем и особенностями отбора. На доступный запас также влияют внутренние устройства и технологические ограничения. Поэтому в опросном листе важно обозначить, какой именно объём указан в заявке.
Рабочую потребность удобно описать через расход и режим поставок. Если предприятие расходует продукт неравномерно, среднесуточного значения мало: производителю и проектировщику понадобится информация о пиковом потреблении. Для приёма автопартии следует согласовать остаток перед сливом и возможность принять её полностью. Резервуар, достаточный по среднему расходу, может оказаться неудобным для реальной логистики снабжения.
В качестве предварительного ориентира расход за выбранный период можно сопоставить с требуемой автономностью. Но такое сопоставление определяет потребность в запасе, а не готовый типоразмер корпуса. Дополнительный резерв, верхний уровень и технологический остаток согласуют для конкретного объекта. Универсальный процент свободного пространства для всех жидкостей и конструкций в опросном листе назначать не следует.
Давление и температура: опишите все согласованные режимы
В заявке следует отдельно отразить рабочие условия и параметры, которые уже заданы проектом для расчёта. Укажите единицы измерения и поясните, является давление избыточным или абсолютным. Запись без такого уточнения допускает разные трактовки. Если проектных параметров ещё нет, не нужно самостоятельно приравнивать их к показаниям манометра: этот вопрос должен решаться в составе проектирования.
Важны не только длительное хранение и обычная температура. Наполнение, выдача, нагрев, охлаждение и промывка могут создавать отличающиеся условия. Например, насосная выдача и работа вентиляционного оборудования должны быть согласованы с допустимыми нагрузками на корпус. Возможность возникновения разрежения также обсуждают отдельно, а не считают автоматически учтённой в записи о положительном давлении.
Климатические условия площадки не заменяют температуру продукта. Наружный воздух, хранимая жидкость и теплоноситель относятся к разным исходным параметрам. Если требуется поддержание температуры, сообщите, какие источники тепла доступны, какой режим питания возможен и допускаются ли перерывы. Тогда вопрос о подогреве можно рассматривать вместе с теплоизоляцией, внутренними устройствами и обслуживанием.
Что подготовить по месту установки

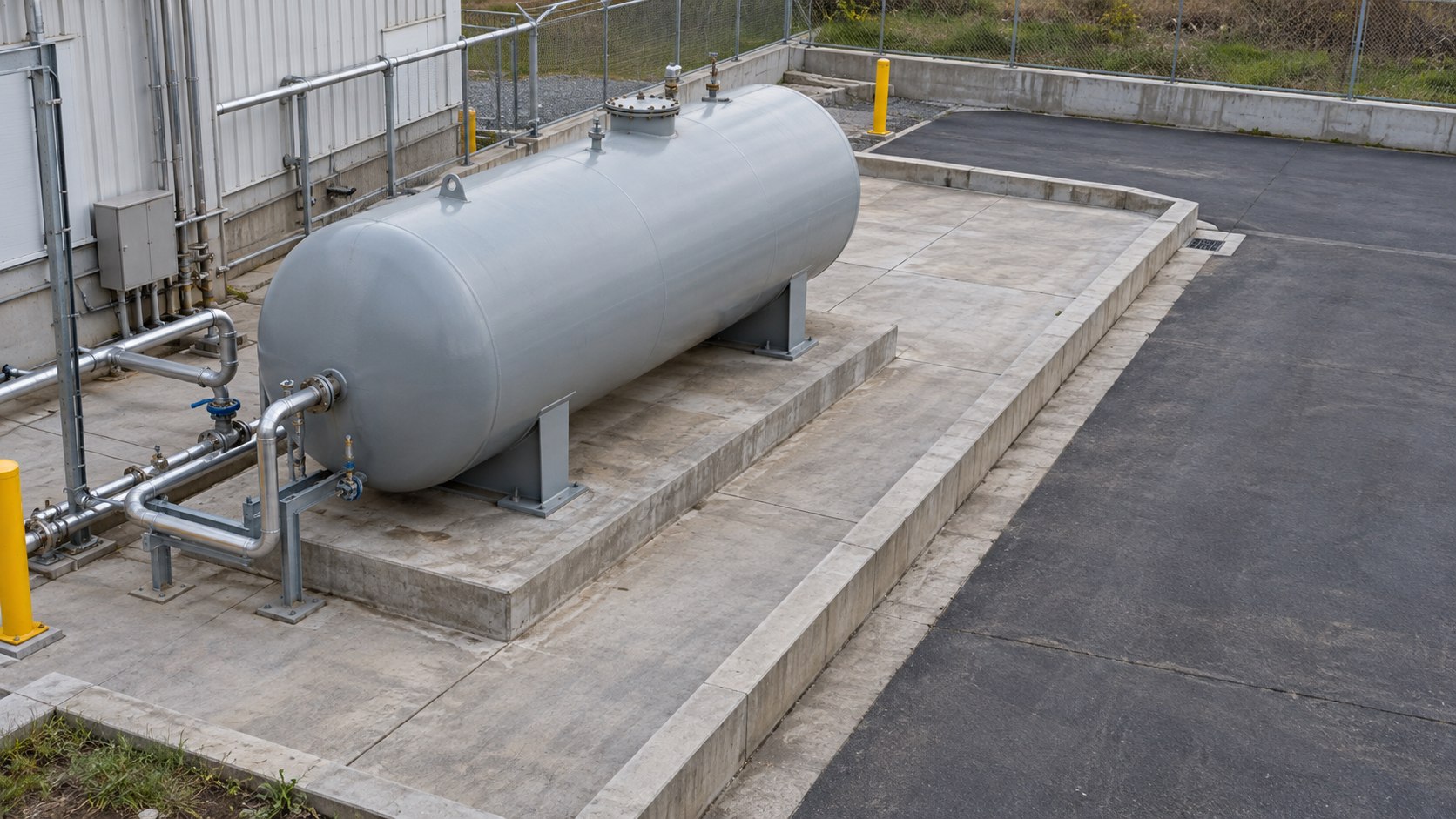

Для наземного исполнения нужны размеры доступной площадки, отметки установки и сведения о предполагаемом основании. Важно учитывать не только пятно самого корпуса, но и доступ к люкам, арматуре, измерительным приборам и площадкам обслуживания. Если ёмкость находится в здании, дополнительно проверяют проёмы, высоту, возможности перемещения и монтажа. Свободное место на плане не всегда означает, что изделие можно туда доставить.
Для подземного резервуара РГСП требуется другой набор сведений: характеристики грунта, уровень подземных вод, глубина размещения и нагрузки над ёмкостью. Эти данные относятся к проекту установки и не должны определяться по внешнему виду участка. Отдельно согласуют, кто проектирует основание, крепления и защиту корпуса в составе сооружения.
Условия доставки также лучше обсудить до фиксации размеров. Передайте ограничения подъездных путей, доступную зону разгрузки и сведения о подъёмном оборудовании, если оно уже определено. Для резервуара, собираемого на площадке, важны место хранения элементов и последовательность работ. Поставка готового изделия и поставка элементов под монтаж означают разные обязанности сторон.
Проверьте присоединения и границы комплектации

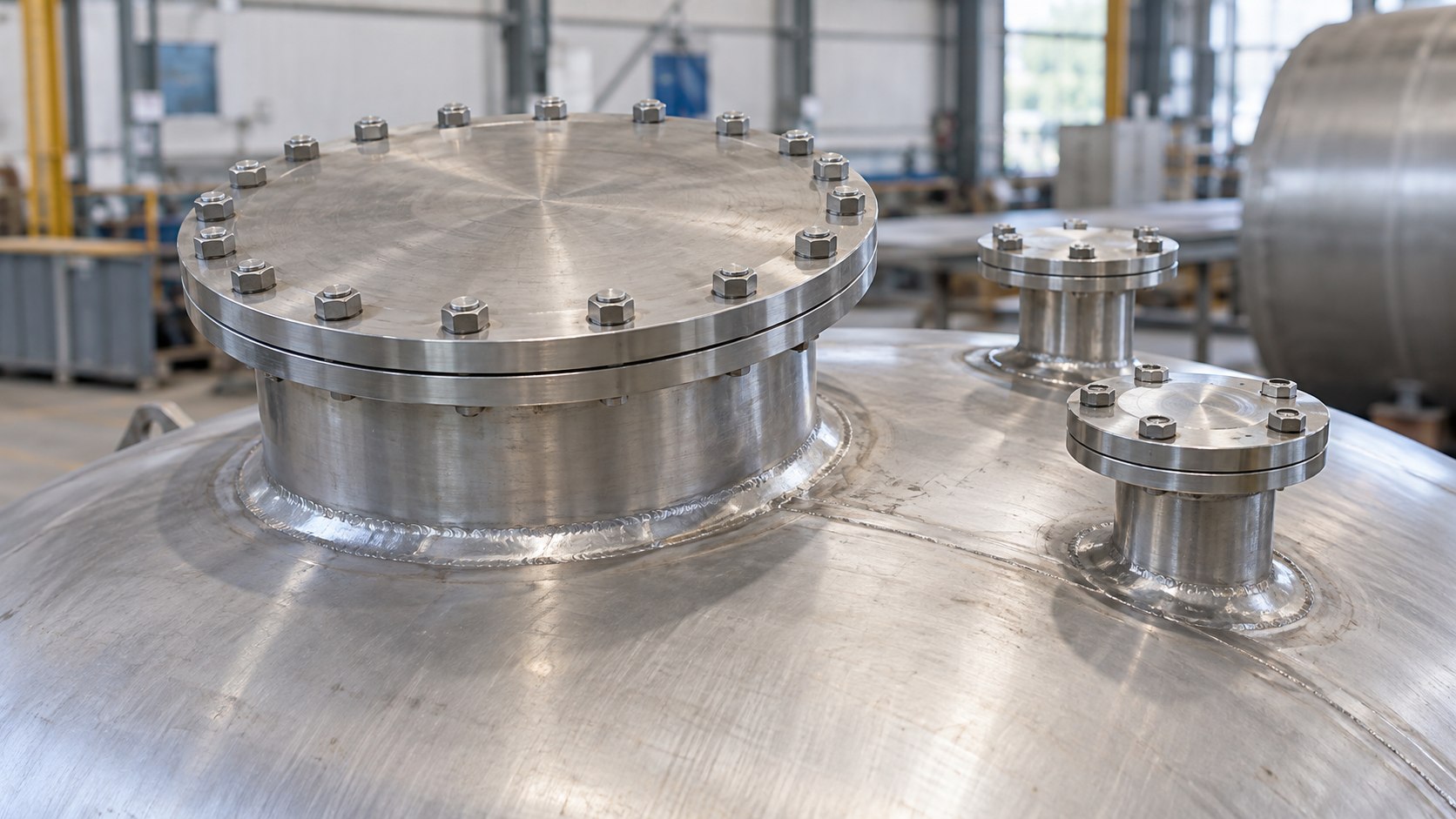

Количество штуцеров само по себе не описывает подключение резервуара. Для каждого присоединения нужны назначение, размер, исполнение и расположение, а для сложной обвязки — согласованная схема. Особенно внимательно рассматривают горловины, люки и места установки приборов: после изготовления корпуса изменить их без пересмотра документации бывает существенно сложнее, чем уточнить на этапе заявки.
Полезно разделить оборудование на то, что входит в поставку завода, что приобретает заказчик и что относится к монтажу на объекте. Фраза «полная комплектация» без перечня не определяет арматуру, приборы, кабельные линии, обвязку и строительную часть. Чёткая граница работ позволяет сравнить предложения одинакового состава и подготовить недостающие позиции заранее.
| Блок опросного листа | Что указать | Что это помогает согласовать |
|---|---|---|
| Приём и выдача | Назначение линий, расходы, размеры и расположение присоединений | Обвязку, доступ к арматуре и взаимодействие с насосами |
| Обслуживание | Люки, горловины, площадки, лестницы, ограничения доступа | Возможность осмотра и выполнения предусмотренных работ |
| Контроль | Измеряемые параметры, требования к сигналам и системе управления | Состав приборов, присоединения и ответственность за подключение |
| Температурный режим | Необходимость подогрева и теплоизоляции, доступный теплоноситель | Внутренние устройства и условия их обслуживания |
| Поставка | Готовое изделие или элементы, упаковка, доставка, монтажные работы | Границы заказа и подготовку объекта к приёмке |
Если для объекта рассматривается двустенный резервуар РГСД, к перечню добавляют требования к межстенному пространству и его контролю. Наличие второй стенки не описывает автоматически состав всех приборов и способ выдачи сигнала. Эти решения фиксируют как самостоятельную часть согласованной комплектации.
Как оформить неизвестные параметры и приложения
Опросный лист не обязательно должен быть полностью заполнен при первом обращении. Гораздо полезнее отделить утверждённые значения от ориентировочных и вопросов, требующих расчёта. Например, производительность линии может быть известна, а объём буферной ёмкости — ещё нет. В таком случае передайте график работы и обозначьте задачу подбора, вместо того чтобы закреплять случайный типоразмер.
Для каждого исходного документа укажите название, дату и редакцию. Когда схема площадки меняется, связанные с ней высотные отметки или расположение патрубков должны проверяться повторно. Иначе изготовление может опираться на одну версию чертежа, а монтажная организация — на другую. Ответственный за комплект исходных данных помогает удерживать эти изменения в одном согласованном процессе.
Перед отправкой удобно пройти короткую проверку согласованности. Она не заменяет проектирование, но позволяет убрать основные неясности из первого запроса.
- Сверьте название и свойства среды с технологической документацией предприятия.
- Отметьте, какие объёмы и режимы утверждены, а какие требуют подбора или уточнения.
- Сопоставьте эскиз корпуса с площадкой, присоединениями и предполагаемыми работами по обслуживанию.
- Приложите актуальные схемы и сформируйте отдельный список вопросов производителю.
При замене оборудования фактические размеры проверяют на объекте: старый чертёж может не отражать изменения за время эксплуатации. Расхождения нужно оформить до изготовления нового резервуара.
Как сравнивать предложения после заполнения опросного листа
Сравнение начинается с того, что все заводы получили одну редакцию исходных данных. Затем проверяют совпадение назначения, исполнения, объёма и комплектации. Различие в цене может объясняться разной границей поставки, материалами, наличием теплоизоляции или составом документации. Поэтому итоговая стоимость имеет смысл только вместе с перечнем включённых работ и оборудования.
| Частая неопределённость | Как уточнить в запросе | Как проверить предложение |
|---|---|---|
| «Ёмкость на нужный запас» | Указать рабочую потребность и условия наполнения | Разделены ли полезный и геометрический объёмы |
| «Для улицы» | Приложить данные района и условия размещения | Названо ли согласованное исполнение для площадки |
| «Со всей арматурой» | Приложить перечень и обозначить поставщика каждой позиции | Совпадают ли состав и границы ответственности |
| «Взамен существующего» | Передать документы и проверенные размеры | Учтены ли ограничения фундамента, обвязки и доставки |
ЗЕО проектирует и производит резервуарное оборудование для промышленных задач. Чтобы начать подбор, передайте специалистам ЗЕО описание среды, требуемого запаса, режима работы и места установки. Если часть параметров ещё не определена, перечислите их отдельно: тогда дальнейшее обсуждение будет строиться вокруг конкретных вопросов к конструкции и поставке.
