Ёмкость с мешалкой: как выбрать перемешивающее устройство под продукт
Ёмкость с мешалкой выбирают для конкретного технологического результата: выровнять состав жидкости, растворить компонент, удержать частицы во взвешенном состоянии или обеспечить нужный режим обработки партии. Запрос «резервуар определённого объёма с двигателем» оставляет без ответа главный вопрос — что должно происходить с продуктом. Даже подходящий по размерам аппарат может оказаться неудобным для загрузки, очистки или смены рецептуры.
Подбор начинают с процесса и свойств среды. После этого согласуют рабочий объём, геометрию корпуса, перемешивающее устройство, привод и дополнительные узлы. Такой порядок позволяет рассматривать ёмкость с перемешивающим устройством как единый аппарат, в котором части работают на общую задачу.
Опишите результат смешивания до выбора конструкции
Фраза «получить однородную смесь» требует уточнения. Для одного продукта достаточно равномерного распределения растворённого компонента. Для другого важно отсутствие осадка во время выдачи, сохранение структуры или ограничение вовлечённого воздуха. Если эти условия не заданы, производитель и заказчик могут по-разному понимать успешную работу одной и той же мешалки.
Полезно определить, где и когда оценивают результат. Пробу могут отбирать после завершения приготовления либо во время передачи продукта следующему аппарату. Состав в одной точке не всегда описывает всю партию, поэтому способ контроля согласуют вместе с технологом. Критерий должен быть воспроизводимым: с понятными условиями отбора и допустимым отклонением по выбранному показателю.
Различайте смешивание и операции, которые требуют отдельной технологической проработки. Простое распределение двух совместимых жидкостей, разрушение агломератов порошка и получение устойчивой дисперсной системы предъявляют разные требования. Название мешалки не гарантирует выполнение всех этих задач. В запросе лучше описать компоненты и ожидаемое состояние продукта, чем заранее закреплять конструкцию по внешнему сходству с чужим аппаратом.
Для периодического процесса задают последовательность приготовления: первоначальное заполнение, ввод компонентов, обработку, выдержку и выгрузку. Для непрерывной работы дополнительно описывают входящие и выходящие потоки, их колебания и условия поддержания уровня. При одинаковой вместимости эти режимы требуют разной организации контроля и взаимодействия с соседним оборудованием.
Какие свойства продукта влияют на перемешивающее устройство
Вязкость следует указывать вместе с температурой и условиями определения. Значение для холодного сырья может заметно отличаться от значения готовой смеси. Если свойства меняются в ходе приготовления, производителю нужны сведения по характерным стадиям. Одной записи «жидкость средней вязкости» недостаточно, чтобы оценить работу аппарата от начала загрузки до окончания выгрузки.
Для продукта со сложным поведением при течении полезны результаты измерений, выполненных для нужного температурного диапазона и режимов. Не стоит подменять их значениями похожей жидкости из справочника. Если достоверных данных нет, это отмечают как открытый вопрос и согласуют, какая проверка или испытание позволит выбрать оборудование без произвольных предположений.
Для суспензий описывают твёрдую фазу: содержание, характерные размеры частиц, склонность к оседанию и наличие абразивных включений. Для нескольких жидких компонентов важны их соотношение и порядок ввода. Отдельно сообщают о пенообразовании, чувствительности продукта к интенсивной обработке и ограничениях по контакту с воздухом. Эти свойства помогают определить допустимый характер перемешивания.
| Исходное свойство | Что уточнить в задании | На что влияет |
|---|---|---|
| Вязкость | Значения при рабочих температурах и на разных стадиях | Рабочий орган, привод и допустимые режимы |
| Твёрдые включения | Содержание, размер, склонность к оседанию и абразивность | Условия поддержания смеси и требования к контактным деталям |
| Чувствительность продукта | Допустимость интенсивной обработки и контакта с воздухом | Выбор способа смешивания и последовательности операций |
| Химический состав | Все компоненты, концентрации и моющие среды | Материалы корпуса, вала, уплотнений и внутренних узлов |
| Изменение состояния | Загустевание, образование осадка, охлаждение или нагрев | Пуск, остановка и проверка наиболее сложного режима |
Сведения о продукте должны соответствовать планируемой технологии. Если рецептура ещё меняется, укажите допустимый диапазон и будущие варианты. Границы применения согласуют перед изготовлением.
Рабочий орган выбирают вместе с геометрией ёмкости
Лопастные, турбинные, якорные и другие рабочие органы формируют разные условия движения среды. Выбор зависит от задачи и продукта, а также от диаметра корпуса, высоты заполнения и внутренних устройств. Нельзя назначить подходящую конструкцию только по названию отрасли: в одном пищевом или химическом производстве встречаются существенно разные процессы.
Обсуждая лопастную мешалку, согласуют её исполнение для конкретной ёмкости. Важны положение рабочих элементов, расстояния до корпуса и днища, расположение присоединений и доступ для обслуживания. Габариты отдельно взятого устройства не подтверждают возможность его установки в уже существующий резервуар.
Внутренние змеевики, перегородки, датчики и моющие устройства меняют свободное пространство. Их размещают на одном согласованном чертеже с валом и рабочими органами. Проверяют отсутствие взаимных помех в предусмотренных режимах и возможность монтажа. Любое изменение внутреннего узла после согласования должно быть оценено вместе с остальной конструкцией.
Минимальный и максимальный рабочие объёмы задают отдельно от геометрической вместимости. Если предприятие выпускает партии разного размера, нужно проверить весь требуемый диапазон. Малая загрузка может потребовать другого режима или ограничений. Обещание одинакового результата при любом уровне без соответствующей проверки не должно становиться основой закупки.
При замене мешалки в существующей ёмкости передают актуальный чертёж корпуса и сведения о его состоянии. Особое внимание уделяют опоре привода и месту ввода вала. Возможность закрепить устройство на крышке ещё не означает, что крышка рассчитана на требуемые воздействия. Границы модернизации согласуют до заказа узлов.

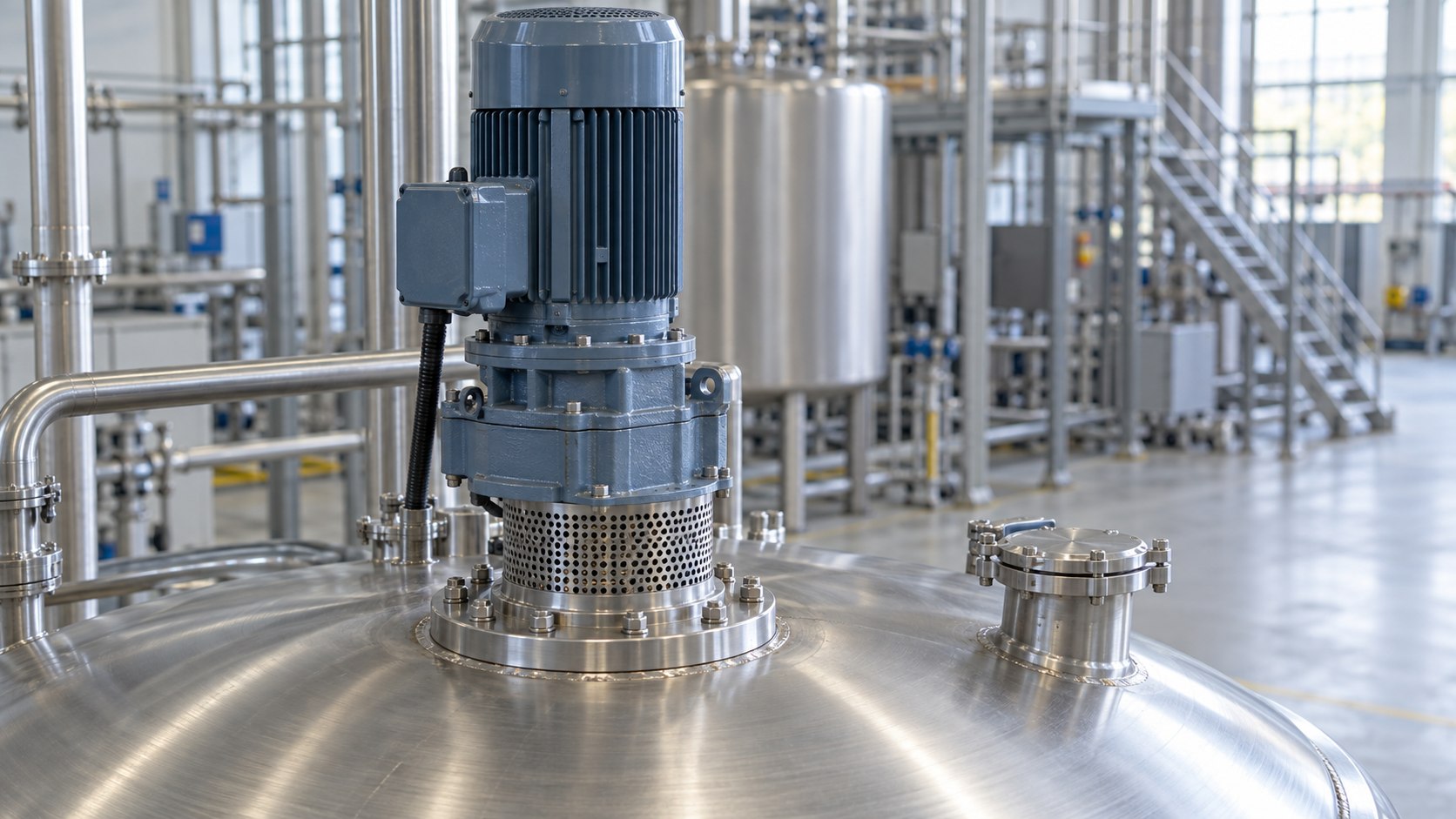

Привод, вал и уплотнение должны соответствовать режимам
Мощность двигателя — один из параметров системы, а не самостоятельная характеристика качества смешивания. Вместе с ней рассматривают частоту вращения, передаваемый момент, редуктор, вал, опорные узлы и режим работы. Предложение должно ясно описывать, для каких условий выбраны эти элементы и какие ограничения сохраняются при эксплуатации.
Регулирование скорости удобно, когда технология предусматривает разные стадии обработки. Однако наличие частотного преобразователя не делает допустимым любой диапазон. Рабочие значения согласуют с изготовителем с учётом выбранного привода и конструкции. Для рецептур с разными свойствами полезно заранее определить, какие режимы будут доступны оператору.
Отдельно описывают пуск после остановки. Если продукт успевает загустеть или частицы оседают, начальное состояние отличается от установившегося перемешивания. В задании отмечают допустимую продолжительность простоя, условия сохранения температуры и принятую технологию возобновления работы. Решение о возможности пуска в таком состоянии должно опираться на проверку аппарата.
Уплотнение вала выбирают по среде, температуре, давлению или разрежению и требованиям к чистоте продукта. Согласуют необходимость вспомогательных систем и их границы поставки. Если уплотнению нужны дополнительные коммуникации, их следует учесть на площадке заранее. Иначе готовый корпус может оказаться невозможно подключить в ожидаемом составе.
Согласуйте нагрев и очистку вместе с перемешиванием
Когда продукт нагревают или охлаждают, задают температурный график, свойства поступающего сырья, доступный теплоноситель и требуемое время стадии. Рубашка либо внутренний теплообменный узел должны быть согласованы с корпусом и технологией. Наличие нагревателя само по себе не подтверждает выполнение заданного времени приготовления партии.
Если вязкость зависит от температуры, тепловые и механические условия рассматривают совместно. Важно проверить начало процесса, переходные стадии и завершение выгрузки. Для чувствительного продукта отдельно задают допустимые условия контакта с нагреваемой поверхностью. Эти ограничения влияют на выбор режима и должны быть известны до расчёта оборудования.

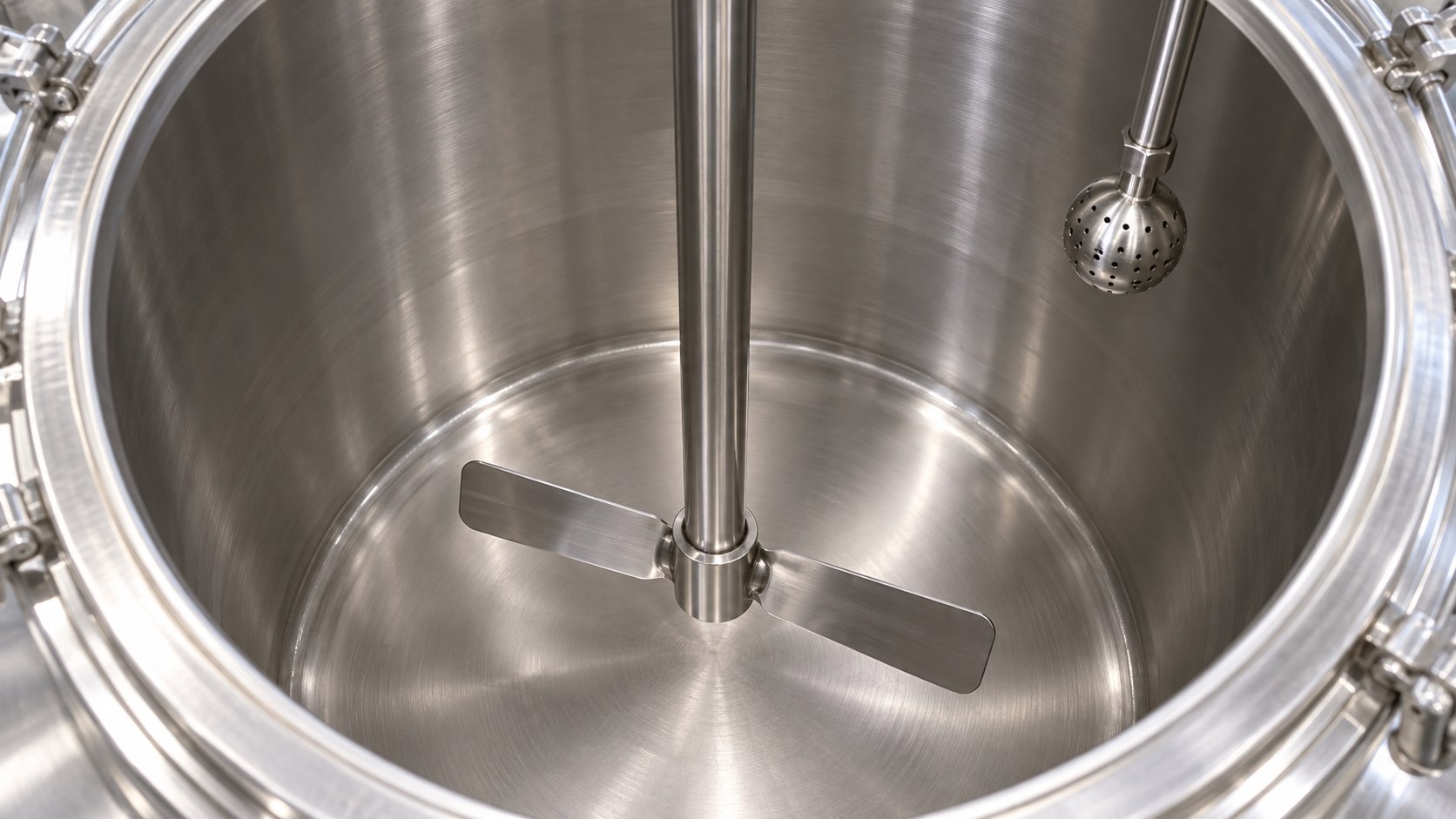

Очистку планируют по всем контактирующим с продуктом деталям. Вал, рабочие органы, места крепления, уплотнение и присоединения не должны выпадать из обсуждения только потому, что основное внимание уделено корпусу. Для пищевой или иной требовательной технологии согласуют материалы, качество обработки и способ подтверждения результата мойки.
Безразборная мойка требует проверки охвата внутренних поверхностей. Присутствие моющего узла ещё не доказывает, что за рабочим органом или соседним устройством не останется недостаточно очищенная зона. При разборной очистке оценивают возможность снятия деталей, их массу, место для перемещения и предусмотренный способ обслуживания.
До заказа полезно пройти весь цикл смены партии по следующему перечню:
- Как удаляется готовый продукт и какой остаток допустим после выгрузки?
- Какие моющие среды, температуры и этапы предусмотрены технологией?
- Какие узлы очищают без разборки, а какие снимают или обслуживают отдельно?
- Как подтверждают отсутствие недопустимого остатка продукта и моющего средства?
- Где размещают снятые детали и как возвращают аппарат в готовность?
Ответы позволяют проверить фактическую продолжительность оборота аппарата. Время смешивания — только часть цикла. Подготовка, заполнение, выгрузка и мойка тоже занимают производственное время. Если их не учесть, правильно работающая мешалка может не обеспечить ожидаемый выпуск продукции за смену.
Что включить в техническое задание и приёмку
Техническое задание связывает требования к продукту с проверяемыми характеристиками поставки. В нём отделяют исходные данные заказчика, решения изготовителя и параметры, которые ещё нужно уточнить. Это особенно полезно при новом процессе: неустановленная характеристика должна оставаться явным вопросом, а не превращаться в случайное значение в предложении.
| Часть задания | Что зафиксировать | Что проверить при согласовании |
|---|---|---|
| Технологический результат | Требуемое состояние продукта, время стадии и способ оценки | Есть ли понятный критерий успешного испытания |
| Рабочий диапазон | Размеры партий, свойства среды, температуры и режимы | Все ли заявленные варианты охвачены подбором |
| Конструкция | Корпус, мешалка, привод, уплотнение, внутренние устройства | Согласованы ли общий чертёж и доступ к узлам |
| Подключение | Электропитание, теплоноситель, автоматика и вспомогательные среды | Разделены ли поставка завода и работы предприятия |
| Приёмка | Программа проверок, испытательная среда и документация | Какие результаты подтверждаются на заводе и на объекте |
Испытание на воде может быть полезным для проверки согласованных функций, но его результаты нельзя без обоснования переносить на продукт с другими свойствами. Если требуется подтвердить технологический эффект, заранее выбирают подходящий способ проверки: на реальном продукте, согласованной модельной среде или в иной предусмотренной программе форме.
Для первого обращения достаточно собрать связный комплект данных:
- Назвать продукт, компоненты и требуемый результат перемешивания.
- Описать свойства среды, размеры партий и последовательность операций.
- Указать температурные режимы, давление или разрежение и условия размещения.
- Приложить требования к мойке, материалам, автоматике и обслуживанию.
- Согласовать границы поставки, подключение и критерии приёмки.
Если часть сведений отсутствует, приложите описание действующего процесса или результаты опытной партии. Они помогут определить, какие данные действительно влияют на подбор. Копировать мощность и обороты из непохожей установки вместо уточнения свойств продукта не стоит: это создаёт видимость готового задания, сохраняя неопределённость результата.
ЗЕО изготавливает ёмкостное оборудование с перемешивающими устройствами под технологическое задание. Чтобы подобрать ёмкость с мешалкой, передайте сведения о продукте, рабочем объёме и требуемом результате. Согласование этих данных позволит перейти от общего названия оборудования к конкретной конструкции и составу поставки.
