Двустенный резервуар: что даёт вторая стенка и как контролировать герметичность
Двустенный резервуар выбирают, когда проекту требуется дополнительная оболочка и предусмотренный способ обнаружения нарушения герметичности. Однако формулировка «две стенки» описывает только часть решения. Для работоспособной системы нужно согласовать межстенное пространство, контрольную среду или режим, приборы, соединительные линии и передачу сигналов.
Если эти вопросы оставить на этап подключения, может выясниться, что выбранный прибор не соответствует резервуару или на площадке нет удобного места для обслуживания контрольного узла. Поэтому двустенные резервуары рассматривают вместе с системой контроля и условиями размещения. Разберём, какие особенности важно зафиксировать в техническом задании и предложении завода.
Две оболочки выполняют разные функции

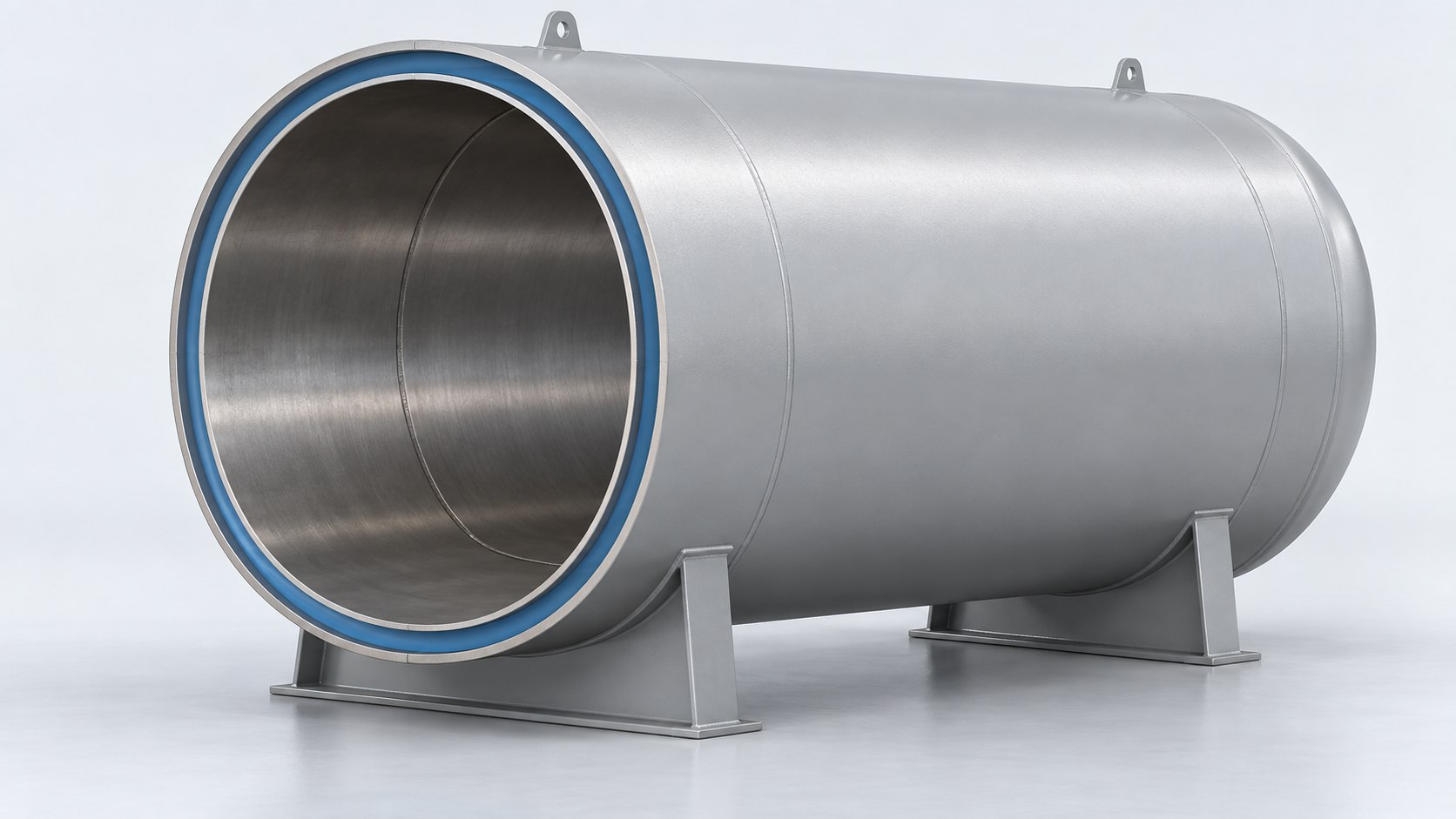

Внутренняя оболочка образует основную ёмкость для продукта. Наружная создаёт дополнительный контур, а между ними находится межстенное пространство. Его конструкция зависит от исполнения резервуара и принятого способа контроля. Внешне такой аппарат может быть похож на одностенный, поэтому количество оболочек, их материал и взаимное расположение проверяют по чертежам и документации.
Межстенное пространство не является запасной товарной ёмкостью. Его нельзя использовать для хранения второго продукта по аналогии с многокамерным резервуаром. В одном случае речь идёт о разделённых объёмах хранения, в другом — о пространстве, обеспечивающем контроль и дополнительное удержание. Подмена этих задач приводит к неправильным требованиям к штуцерам, режимам и приборам.
Не следует также путать двустенную конструкцию с резервуаром в теплоизоляции. Защитная обшивка изоляционного слоя может выглядеть как дополнительная стенка, но она не становится от этого герметичной оболочкой для обнаружения утечек. В предложении должны быть отдельно названы корпус, наружная оболочка, изоляция и её защитное покрытие, если они предусмотрены.
ЗЕО изготавливает горизонтальные двустенные резервуары РГСД. При подборе уточняют продукт, вместимость, способ установки и условия работы. Обозначение модели удобно для общения, но не заменяет согласованный комплект параметров. Особенно важно записать, какие элементы системы контроля входят в поставку завода, а какие предоставляет другая сторона.
Что именно контролируют между стенками
Принцип контроля выбирают до окончательного согласования конструкции. В зависимости от системы оценивается состояние жидкости в межстенном пространстве, заданное разрежение либо избыточное давление контрольной среды. Для каждого варианта нужны подходящие оболочки, присоединения и оборудование. Один и тот же набор трубок и датчиков нельзя автоматически считать пригодным для всех способов.
При жидкостном принципе применяется предусмотренная системой контрольная жидкость, а прибор отслеживает её состояние по принятой схеме. Совместимость этой жидкости с продуктом хранения и материалами имеет самостоятельное значение. Нельзя заменять её произвольной технической водой или другой доступной средой, ориентируясь только на удобство заполнения. Требования определяются документацией выбранного решения.
В вакуумных системах контроль связан с поддержанием и отслеживанием разрежения в межстенном пространстве. В напорных — с соответствующим режимом давления. Нарушение герметичности меняет условия, по которым система формирует сигнал. Конкретные диапазоны, алгоритмы и ограничения зависят от оборудования; их нельзя переносить из описания другого прибора или резервуара.
| Принцип | Что согласуют с резервуаром | Что проверить в комплекте |
|---|---|---|
| Жидкостный контроль | Контрольную жидкость, её совместимость и конструкцию сообщающегося пространства | Измерительную часть, соединения и предусмотренную сигнализацию |
| Вакуумный контроль | Допустимый режим разрежения и устройство контрольных линий | Контрольный блок, трубки, защитные и соединительные элементы |
| Контроль давлением | Контрольную среду, допустимое давление и параметры межстенного пространства | Оборудование поддержания и измерения режима, линии и сигналы |
Эта таблица помогает сформулировать вопросы к проектировщику. Она не задаёт готовую схему подключения. Выбор должен учитывать конкретный резервуар, продукт и условия площадки, а также совместимость всех элементов системы. До закупки полезно получить единое описание принципа работы, чтобы поставщики корпуса и автоматики исходили из одного решения.
Условия установки влияют на наружную оболочку
Наземное и подземное размещение различаются внешними воздействиями. Для наземного резервуара рассматривают климат, основание, опоры, доступ к поверхности и присоединениям. Для подземного дополнительно нужны сведения о грунте, грунтовых водах и нагрузках в зоне установки. Двустенная конструкция не освобождает от определения этих исходных данных и соответствующей проверки прочности.
Наружная поверхность должна иметь защиту, подходящую для условий эксплуатации. Если резервуар контактирует с грунтом, решение нельзя выбирать по цвету или общему названию покрытия. Согласуют систему защиты, подготовку поверхности, контроль её состояния и особенности участков у опор и присоединений. Внутренние поверхности и межстенное пространство рассматривают с учётом предусмотренных сред.

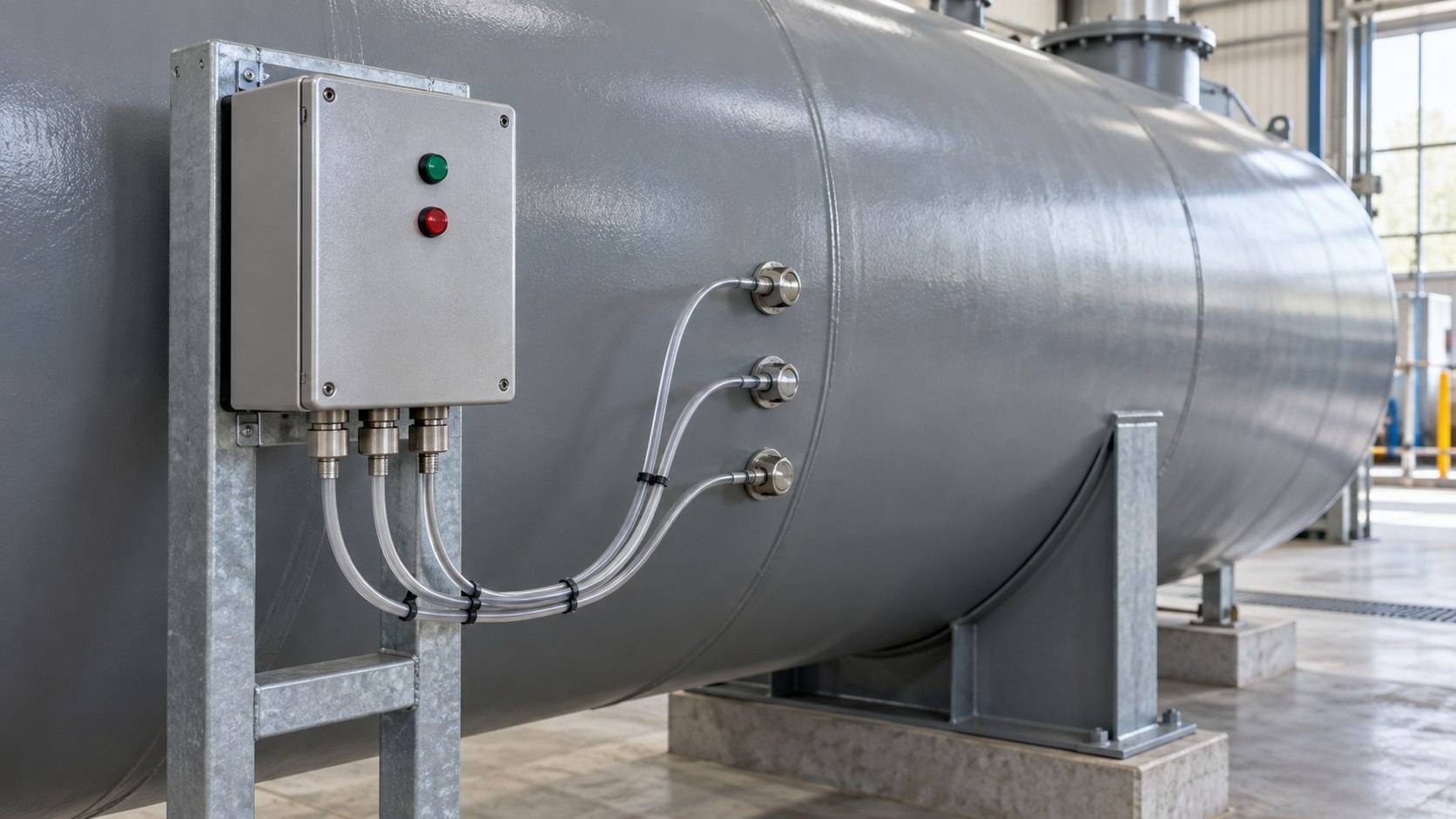

На схеме площадки заранее показывают, где находится контрольный блок и как к нему подходят соединительные линии. Условия температуры, влажности и возможных механических воздействий должны соответствовать выбранному оборудованию. Если блок размещают в шкафу или помещении, это отражают в составе поставки и строительной части. Наличие корпуса прибора не означает пригодность для любого места установки.
При сравнении с одностенным исполнением учитывают не только стоимость второй оболочки. Меняются масса и габариты, контрольная комплектация, объём работ при подключении и организация обслуживания. Для общей оценки можно сопоставить наземный РГСН, подземный РГСП и двустенное решение на одной исходной задаче. Конкретное исполнение выбирают по проекту объекта.
Присоединения и сигнализация требуют отдельной ведомости

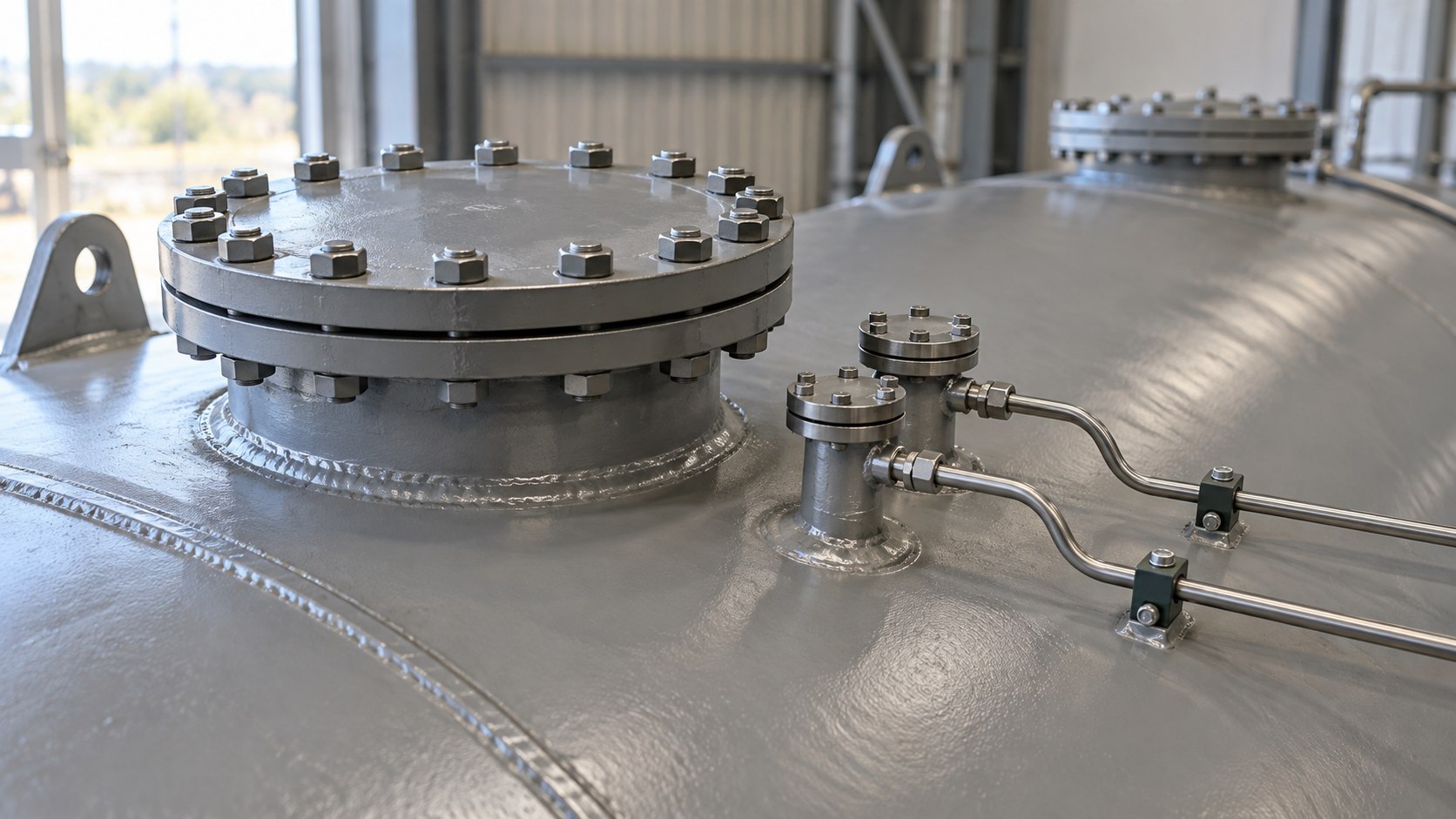

У резервуара есть технологические присоединения для продукта и элементы, относящиеся к межстенному контролю. Их назначение необходимо различать в документации. Положение, размеры и доступность определяют на согласованном эскизе. Неудобно, когда после монтажа обвязки контрольный штуцер оказывается закрыт площадкой или для его обслуживания требуется разбирать соседний трубопровод.
Контрольные линии должны соответствовать выбранному принципу: их материал, соединения, прокладка и необходимые защитные элементы задаются документацией системы. Не следует изменять их на площадке по принципу «подойдёт любая трубка того же диаметра». Изменение длины, условий прокладки или материала может затронуть работу прибора и необходимость дополнительных элементов.
Выходной сигнал нужно довести до того места, где он будет использован. В техническом задании определяют местную индикацию, звуковое оповещение и передачу в систему управления, если они предусмотрены. Отдельно описывают питание и требуемое поведение при его потере. Сигнал неисправности и сигнал нарушения герметичности не стоит считать одинаковыми без проверки алгоритма конкретного оборудования.
Для согласования автоматики подготовьте перечень вопросов:
- Какой параметр контролируется и какие условия формируют сигнал?
- Где находится блок, откуда подаётся питание и кто выполняет подключение?
- Куда передаются сообщения и какие интерфейсы нужны предприятию?
- Как проверяется исправность системы по документации оборудования?
- Какие элементы резервуара и линии должны оставаться доступными для обслуживания?
Ответы включают в общий комплект проекта. Это позволяет согласовать работу механической и электрической частей до доставки. Если завод поставляет только подготовленный корпус, в документах явно указывают параметры для подключения выбранной системы контроля и сторону, ответственную за её комплектование и ввод в работу.
Как сравнить предложения на двустенный резервуар
Два предложения с одинаковым объёмом могут описывать разную степень готовности. В одном случае включены только оболочки и штуцеры, в другом — дополнительно приборы и соединительные линии. Отличаться могут наружная защита, опоры, лестницы, контрольная среда и состав документации. Пока эти различия не выявлены, сравнение общей стоимости будет неполным.
| Раздел | Что зафиксировать | Признак неопределённости |
|---|---|---|
| Основная ёмкость | Рабочий объём, продукт, температура, давление и материал | Указана только номинальная вместимость |
| Вторая оболочка | Конструкция, материал и условия наружного воздействия | Есть лишь формулировка «две стенки» |
| Межстенное пространство | Принцип контроля и допустимые параметры | Способ контроля предлагается выбрать после поставки |
| Приборы и линии | Состав, совместимость, подключение и граница ответственности | Прибор упомянут без требований к резервуару |
| Площадка | Основание, размещение блока и доступ к узлам | Сравнивают только размеры корпуса |
Каждый открытый вопрос лучше записывать отдельной строкой. Если точная модель прибора пока не выбрана, можно сначала согласовать требования к системе, затем проверить совместимость предложенного оборудования. Но перед изготовлением конструктивных элементов, зависящих от контроля, неопределённость должна быть разрешена в согласованном проектном решении.
В документации следует различать контроль при изготовлении и работу системы обнаружения утечек во время эксплуатации. Это разные этапы и задачи. Наличие эксплуатационного прибора не заменяет предусмотренные проверки изготовленного корпуса, а заводские проверки не отменяют дальнейшее обслуживание контрольного оборудования. Требуемые процедуры и подтверждающие документы согласуют для конкретного изделия.
Не стоит оценивать качество резервуара по толщине одной оболочки без расчёта и остальных условий. Материал, геометрия, соединения, внешние воздействия и рабочие режимы рассматриваются совместно. Если заказчик меняет продукт или условия установки, прежнее предложение нужно проверить заново, даже когда требуемый запас остаётся прежним.
Что предусмотреть для эксплуатации и обслуживания
Двустенная конструкция дополняет принятую систему защиты, но не устраняет все возможные источники потерь продукта. Технологические трубопроводы, арматура, соединения и операции наполнения остаются отдельными частями объекта. Контроль межстенного пространства нельзя считать универсальным средством обнаружения любой неисправности в системе хранения и выдачи.
Доступ к контрольному блоку, соединениям и обслуживаемым узлам должен сохраняться после окончательной обвязки и утепления. Это полезно проверить на компоновочном чертеже. При подземном размещении отдельно рассматривают устройство горловин и колодцев. Если оборудование находится на действующей площадке, учитывают порядок отключения и возможность обслуживания без помех соседним системам.
До ввода в эксплуатацию ответственные специалисты должны получить документацию на резервуар и контрольное оборудование. В ней нужны сведения, позволяющие идентифицировать состав системы и выполнять предусмотренные проверки. Обслуживание организуют по документации изготовителей и проекту объекта; произвольное изменение контрольной среды, настроек или схемы соединений недопустимо считать обычной заменой расходных материалов.
Для запроса на изготовление подготовьте последовательно:
- Наименование и свойства продукта, рабочий запас и все предусмотренные режимы.
- Наземное или подземное размещение с исходными данными по площадке.
- Требования к двум оболочкам, защитным покрытиям и присоединениям.
- Принятый способ межстенного контроля либо задачу на его подбор.
- Границы поставки приборов, линий, автоматики и работ по подключению.
После согласования сохраняют одну актуальную редакцию задания и чертежей. Особенно важно связать изменения в системе контроля с механической частью. Замена прибора может потребовать проверки присоединений, линий или места установки, поэтому её согласуют до выполнения зависимых работ.
Для подбора РГСД передайте специалистам ЗЕО сведения о продукте, объёме, размещении и требуемом контроле. Если система автоматики уже выбрана, приложите её требования к резервуару. Это поможет согласовать корпус и контрольное оборудование как части одного решения.
