Башня Рожновского: как подобрать объём бака и высоту опоры

Башня Рожновского создаёт запас воды на высоте и участвует в регулировании водоснабжения. При подборе нужно решить две связанные задачи: определить требуемый объём и обеспечить нужный напор у потребителей. Большой бак не компенсирует недостаточную высоту, а высокая опора не создаёт дополнительного запаса. Поэтому типоразмер выбирают по работе всей системы.

Исходными данными служат график расхода, поступление от источника, отметки площадки и потребителей, характеристики сети и условия эксплуатации. По ним согласуют водонапорную башню Рожновского, насосное оборудование, основание и автоматику. Копирование размеров соседнего объекта не заменяет такого подбора.

Объём бака и высота опоры выполняют разные функции

Объём нужен для накопления воды между поступлением и расходом, а также для предусмотренных проектом резервов. Высота влияет на разность уровней между водой в башне и точкой потребления. При движении по трубопроводу часть располагаемого напора теряется. В результате пригодность башни зависит не только от её размеров, но и от сети, к которой она подключена.

В типичной конструкции верхний бак соединён с цилиндрической стальной опорой. Конкретное исполнение, в том числе участие опоры в хранении воды, уточняют по документации выбранной башни. При сравнении предложений важно понимать, какой объём указан: верхнего бака, всей конструкции или доступного рабочего запаса.

Высоту опоры также не следует путать с общей высотой сооружения. Для гидравлической задачи важна отметка поверхности воды в рабочем диапазоне относительно потребителя. Для размещения и монтажа нужны другие габариты, включая бак, крышу и наружные элементы. Каждое значение должно быть подписано в задании и на чертеже.

Если предприятие хочет увеличить запас существующей системы, сначала выясняют, достаточно ли нынешнего напора. Если жалоба связана с давлением у удалённого потребителя, проверяют высоты и сеть. Увеличение объёма без выяснения причины может не устранить исходную проблему.

Как определить регулирующий запас воды

Расход воды обычно меняется в течение суток. Насос может работать по своему графику или включаться при достижении установленного уровня. Башня принимает избыток поступления и отдаёт запас, когда потребление превышает подачу. Для определения нужного объёма сопоставляют эти процессы по характерным периодам.

Суточный расход задаёт общий масштаб, но не показывает пики. Например, несколько потребителей могут включаться одновременно в начале смены. Если подача в этот момент ниже суммарного отбора, разницу должен покрыть доступный запас. Продолжительность пика имеет такое же значение, как и максимальный расход.

В рабочем задании полезно отделить регулирующий объём от других предусмотренных запасов. Резерв на перерыв подачи или пожарные нужды имеет собственные условия использования. Их определяет проект, включая возможность обычного расходования и порядок восстановления. Простое сложение произвольных величин не даёт обоснованной вместимости.

После предварительного выбора объёма проверяют режим минимального потребления. Запас должен использоваться в соответствии с требованиями к хранимой воде. Слишком большая ёмкость при низком расходе может потребовать изменения режима работы. Возможность будущего роста лучше описывать конкретным сценарием, а не неопределённой надбавкой к объёму.

Высоту подбирают по критической точке сети

В неподвижной воде давление связано с высотой столба жидкости. Для обычной воды разность уровней около десяти метров соответствует примерно одному бару статического давления. Это лишь физическая оценка: при расходе нужно учитывать потери в трубах и местные сопротивления, а также требуемое давление у конкретного потребителя.

Высотные отметки важнее визуального впечатления от участка. Потребитель может находиться выше основания башни, а его оборудование — ещё выше внутри здания. Для расчёта используют геодезические данные и отметку точки, в которой должен сохраняться требуемый напор. Расстояние по плану не заменяет этих сведений.

Критическая точка не обязательно самая дальняя. Ею может стать более высоко расположенный потребитель или участок с большими потерями. Проверяют характерные сочетания расходов и минимальный рабочий уровень воды в башне. Одновременно оценивают, не возникает ли недопустимо высокий напор в других точках при другом режиме.

Если на расчёте получается недостаточный напор, рассматривают причины: высоту установки, параметры трубопровода, схему сети и требования потребителя. Увеличение опоры — лишь один из вариантов и влияет на конструкцию и основание. Иногда изменение участка сети становится частью решения, но это определяется расчётом.

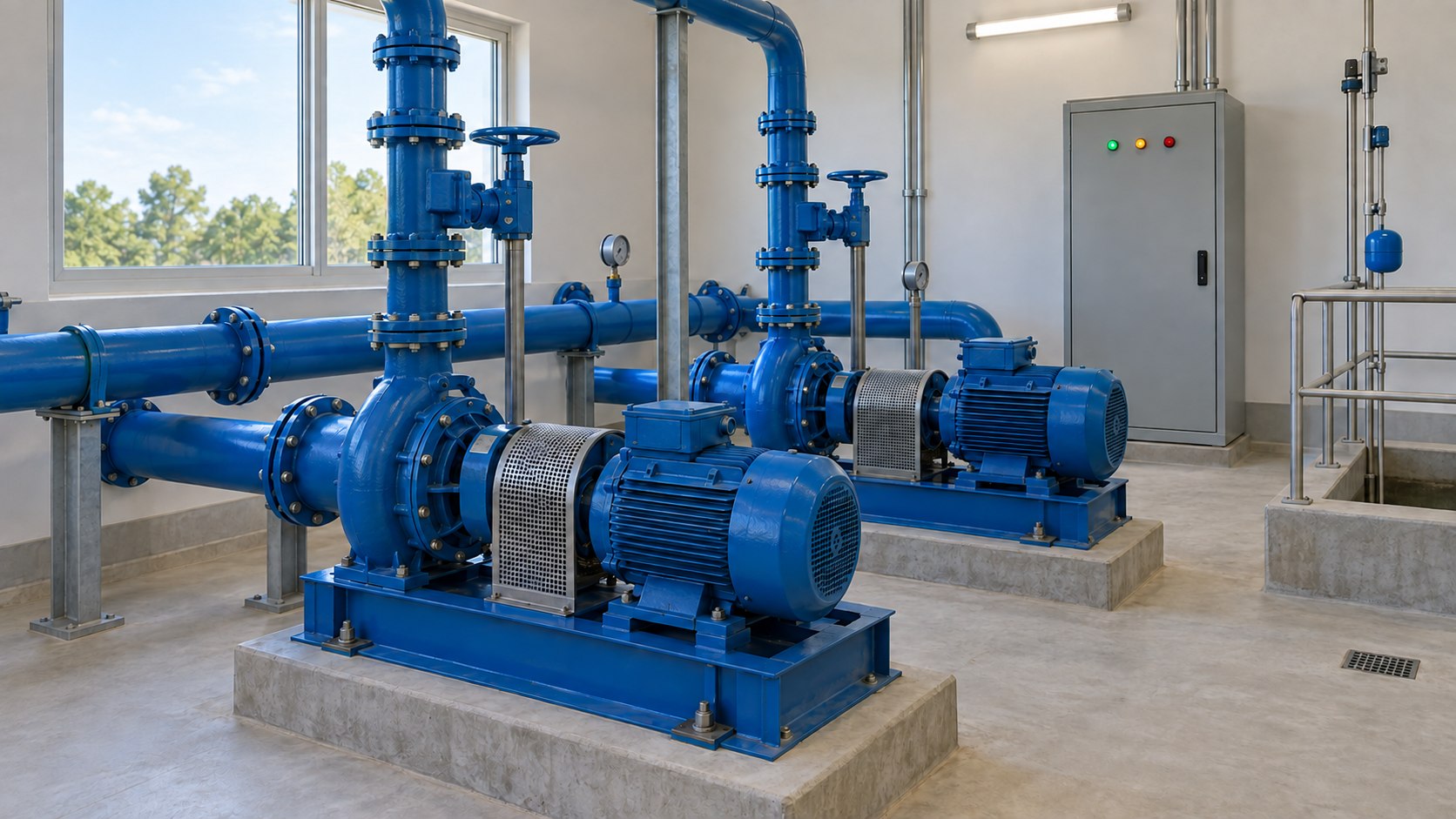

Насос и башня должны работать согласованно

Насос подбирают по требуемой подаче и напору с учётом источника, линии наполнения и уровней в башне. Наличие достаточного запаса не устраняет ограничение источника. Если среднее поступление не покрывает потребление в принятом цикле, башня лишь отсрочит нехватку воды.

Режим включения и отключения связывают с рабочими уровнями и допустимыми условиями оборудования. В задании указывают требования к управлению и взаимодействию с существующей системой. Частые пуски или длительная работа не должны оцениваться отдельно от характеристик конкретного насоса и источника.

Для существующей скважины или другой системы подачи нужны актуальные данные, а не только название модели насоса. Состояние линии, реальные уровни и ограничения источника влияют на наполнение. Полезно передать результаты имеющихся измерений и отметить, какие параметры требуют уточнения.

При остановке электрического насоса вода может продолжать поступать самотёком в пределах доступного запаса и требуемого напора. Но продолжительность зависит от расхода и рабочих уровней. Нельзя обещать неограниченную автономность только на основании наличия башни.

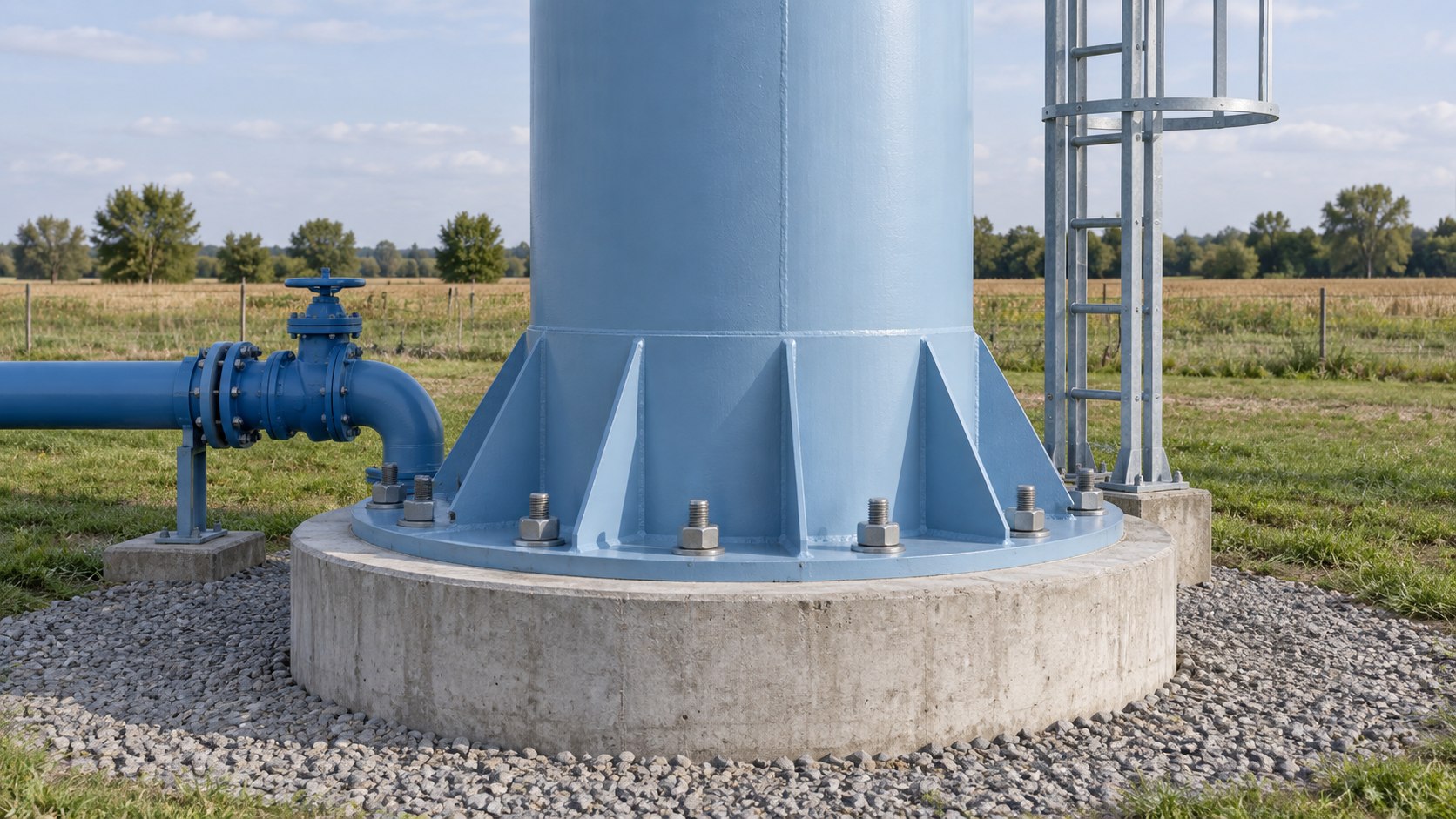

Площадка и фундамент требуют самостоятельной проверки

Место установки выбирают с учётом рельефа, сети, основания, подъезда техники и эксплуатации. Более высокая отметка площадки может влиять на требуемую конструкцию, но одновременно меняет трассу подключения и строительные условия. Варианты сравнивают по общей схеме, а не по высоте одной точки.

Основание должно соответствовать нагрузкам от конкретной башни и условиям грунта. Для расчёта нужны данные о сооружении и площадке, включая предусмотренные внешние воздействия. Типовой рисунок фундамента из другого проекта не подтверждает пригодность для нового объекта.

Если башня заменяет старую, проводят необходимую оценку существующего фундамента и креплений. Даже при похожей вместимости меняются масса, геометрия и передаваемые воздействия. Решение о повторном использовании принимают до монтажа, чтобы оно не стало вынужденным допущением после доставки конструкции.

Заранее проверьте путь доставки и место сборки. Конструкция может поставляться частями в зависимости от исполнения и логистики. Нужно понимать, какие операции завершают на площадке, кто обеспечивает подъёмную технику и как проверяют готовое соединение частей. Это влияет на сроки и границы ответственности.

Условия воды и климата влияют на эксплуатацию

В задании указывают назначение и характеристики воды, её температуру при поступлении и допустимые режимы хранения. Внутреннее исполнение, покрытия и контактные детали должны соответствовать этим условиям. Само название башни не подтверждает пригодность для любого вида водоснабжения.

Для холодного периода оценивают фактический обмен воды, температуру поступления и продолжительность пауз. Нельзя считать любую башню незамерзающей при произвольном режиме. Необходимые конструктивные и эксплуатационные решения определяются для конкретных климатических условий и графика работы.

Защиту верхних отверстий, состояние люков, переливных и вентиляционных устройств включают в требования к оборудованию. Они должны выполнять предусмотренные функции в реальных условиях установки. Организация осмотра должна учитывать высоту и установленный порядок работ.

До окончательного выбора проверьте следующие вопросы:

• Какая вода поступает в башню и какие требования действуют для потребителей?
• Как изменяются температура и расход в холодный период?
• Какие паузы и остановки предусмотрены графиком предприятия?
• Как организованы контроль уровней и доступ к оборудованию?
• Каким способом выполняются плановое обслуживание и вывод из работы?

Ответы должны согласовываться с технической документацией. Если предприятие меняет источник воды или переходит на другой график, стоит проверить влияние на работу башни. Успешная эксплуатация при прежнем расходе не подтверждает все новые режимы автоматически.

Когда сравнивать башню с наземным резервуаром

Башня объединяет запас и гравитационный напор. Наземный резервуар с насосной подачей решает задачу по другой схеме. При выборе сравнивают требования к давлению, площадку, источник энергии, резервирование и обслуживание. Это сравнение особенно полезно при реконструкции системы с изменившимися потребителями.

Резервуар РВС или сборная ёмкость могут рассматриваться в составе другого проектного решения. Их установка на земле сама по себе не создаёт напор башни. В таком варианте необходимо отдельно согласовать насосную часть и условия снабжения при её остановке.

Экономичность зависит от проекта и условий эксплуатации. Нельзя заранее объявлять один вариант самым дешёвым для любого предприятия. Сначала выравнивают полезный запас, напор и требования к непрерывности, затем сравнивают строительство, оборудование и обслуживание.

Какие данные передать изготовителю

Для подбора башни подготовьте исходные сведения в связном виде:

1. Расходы потребителей и график поступления воды от источника.
2. Требуемый запас и сценарии перерыва подачи.
3. Высотные отметки площадки и критических точек сети.
4. Требования к напору и данные трубопроводов.
5. Условия воды, климата, основания, доставки и обслуживания.

После расчётов согласуйте объём, высоту, рабочие уровни и комплектацию. В предложении должны быть понятны материалы, защитное исполнение, приборы, поставка частями и работы на объекте. Если готовой гидравлической схемы нет, это лучше обозначить сразу, чтобы не выдавать предварительный типоразмер за окончательное решение.
