Бак-аккумулятор горячей воды: как согласовать полезный объём и режим котельной

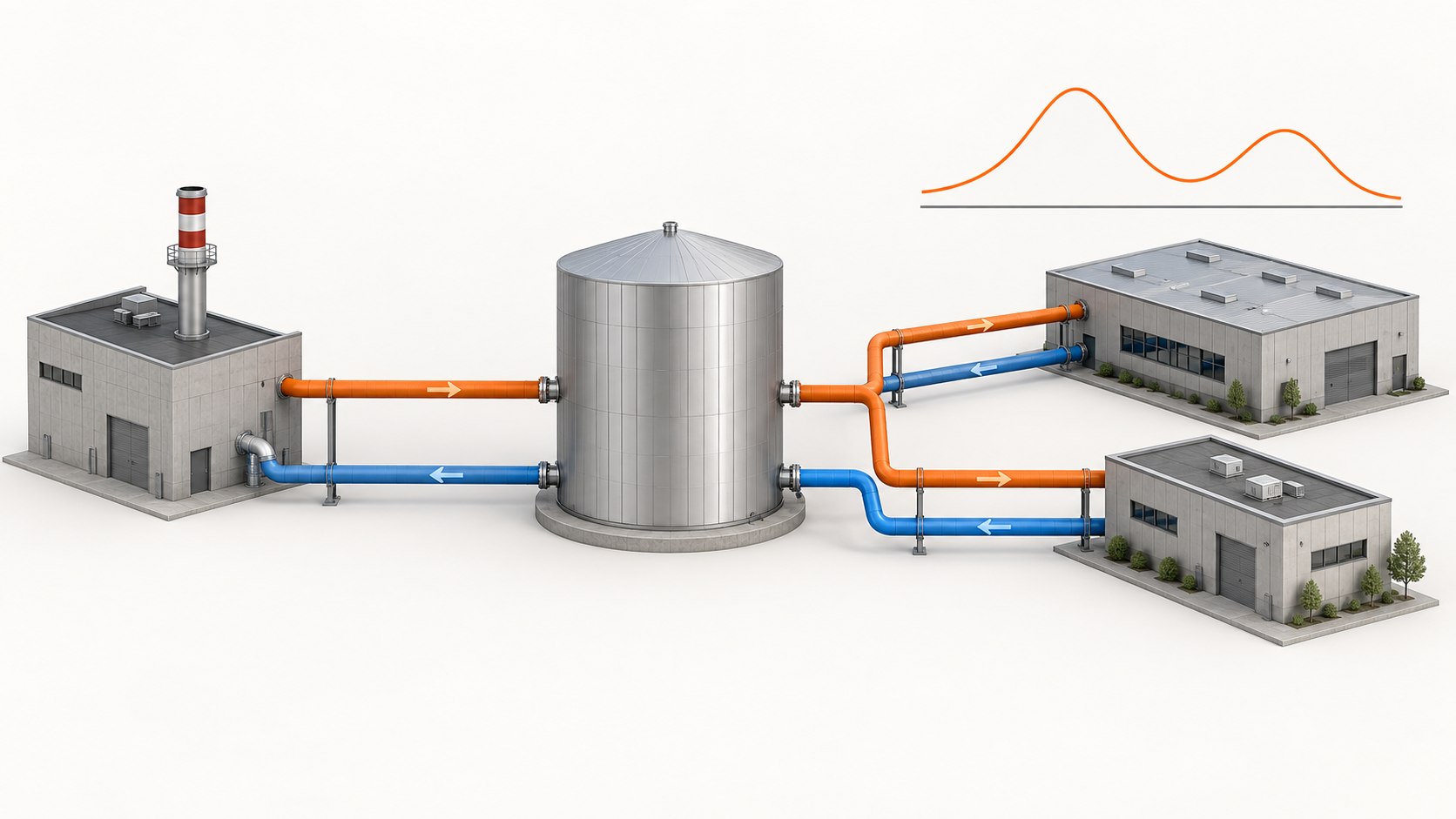

Бак-аккумулятор горячей воды помогает согласовать работу источника тепла с неравномерным потреблением. В периоды, когда поступление превышает отбор, в нём формируется запас. Во время пика этот запас участвует в обеспечении нагрузки. Чтобы такая схема работала, недостаточно выбрать ближайшую стандартную вместимость: нужны данные о расходе, температуре и времени восстановления.

При подборе бака-аккумулятора горячей воды БАГВ рассматривают весь тепловой узел. Вместе с корпусом согласуют рабочие уровни, подвод и отбор воды, теплоизоляцию, контроль параметров и ограничения котельной. Именно эти связи определяют, какая часть запаса действительно будет доступна потребителю.

Какую задачу должен решать аккумулирующий запас

Сначала описывают исходную проблему. Это может быть кратковременный рост расхода, несовпадение графиков подготовки и потребления воды либо необходимость поддержать подачу в предусмотренный период. Для каждой задачи нужен свой расчётный сценарий. Формулировка «поставить бак побольше» не объясняет, какой режим требуется обеспечить.

БАГВ в промышленной системе не следует автоматически приравнивать к бытовому водонагревателю или закрытой буферной ёмкости отопления. У аппаратов могут различаться назначение воды, давление, способ нагрева и подключение. Общее слово «аккумулятор» описывает накопление, но не задаёт конструкцию и допустимую обвязку.

Также определяют границу проекта. Иногда завод поставляет корпус с патрубками, а насосы, трубопроводы и автоматику разрабатывает проектировщик котельной. В другом случае требуется более широкий комплект. Перечень ответственности позволяет заранее связать размеры и присоединения с реальной схемой объекта.

Почему суточного расхода недостаточно для выбора объёма

Одинаковое количество воды за сутки можно израсходовать равномерно или за несколько коротких периодов. Во втором случае мгновенный отбор может существенно превышать возможности подготовки. Поэтому вместимость связывают с разницей поступления и потребления по времени, а не только с итогом за смену или сутки.

Для действующей котельной исходную картину лучше получать по измерениям за характерные периоды. Важно видеть не только максимум, но и его продолжительность, повторяемость, температуру воды и работу источника между пиками. Для нового объекта используют расчётные графики с явно указанными допущениями.

Если нагрузка растёт на полчаса, а между пиками есть время восстановить запас, задача отличается от продолжительного превышения доступной мощности. Бак перераспределяет подготовленный запас во времени, но не создаёт дополнительную тепловую энергию. Постоянный дефицит источника одним увеличением вместимости не устраняется.

Расчёт выполняют для согласованных сочетаний параметров. Нельзя брать максимальную подачу источника из одного режима и наиболее выгодную температуру из другого, если одновременно они недостижимы. Проверка такого сочетания особенно важна при сезонном изменении нагрузки.

Номинальная вместимость и полезный объём

Номинальная вместимость характеризует размер бака, но не означает, что весь этот объём можно свободно выдать в сеть. Часть воды может оставаться ниже рабочего уровня отбора, а верхняя граница наполнения определяется проектом. Дополнительное ограничение связано с температурой: имеющаяся вода ещё не всегда является пригодным запасом для конкретного потребителя.

В расчёте разделяют геометрические размеры, номинальный объём и полезный запас между согласованными уровнями. Эти величины должны быть одинаково поняты заказчиком, проектировщиком и изготовителем. Тогда предложения разных поставщиков можно сравнивать по результату, который требуется от системы.

Полезный объём проверяют вместе с рабочим циклом. Важно, сколько воды можно отобрать до достижения нижнего уровня или температурного ограничения, а затем сколько времени понадобится на восстановление. Проверка только полного бака показывает начальное состояние, но не работу оборудования в течение суток.

Если проект предусматривает отдельный резерв на конкретный сценарий, его назначение описывают самостоятельно. Указывают условия включения, возможность обычного расходования и порядок восполнения. Произвольный процент «на всякий случай» способен увеличить габариты, не обеспечив нужного режима.

Как температура влияет на результат

При одинаковом объёме вода разной температуры содержит разный запас тепла относительно заданного нижнего температурного уровня. Поэтому в заявке фиксируют не одно значение, а диапазон рабочих состояний. Отдельно указывают температуру поступления, хранения и минимально допустимую температуру подачи потребителю.

Среднее значение температуры не всегда описывает поведение всего бака. Распределение по высоте зависит от схемы ввода, отбора и перемешивания потоков. Если проект рассчитывает на определённое распределение, его поддерживают конструкцией и режимом, а затем учитывают при выборе мест измерения.

Изменение нагрузки может сопровождаться поступлением более холодной воды. В таком случае уровень останется достаточным, но доступный тепловой запас изменится. Контроль только уровня не позволяет судить о температурной готовности. Состав измерений должен отвечать именно задаче управления запасом.

При необходимости разделения контуров согласуют теплообменное оборудование и его фактические режимы. Температура источника не равна автоматически температуре воды в баке. На результат влияют доступная мощность, расходы и условия передачи тепла; эти параметры проверяют совместно.

Давление и тепловая схема определяют исполнение

Условия в баке и давление в подключённой сети — разные исходные величины. Атмосферное исполнение нельзя выбирать как напорный сосуд только из-за подходящего объёма. В задании указывают расчётные условия корпуса, допустимые режимы и принцип подключения к насосному оборудованию.

Схема должна учитывать наполнение, выдачу, остановку насосов и другие предусмотренные состояния. Для каждого из них проверяют, что происходит с уровнем, температурой и давлением. Размер патрубков сам по себе не подтверждает безопасность или работоспособность соединения с существующей системой.

Перелив, опорожнение, связь с атмосферой и защитные устройства предусматривают в соответствии с назначением конкретного исполнения. Их выводы и места обслуживания согласуют до изготовления. Нельзя считать такие элементы необязательными только потому, что они не участвуют в штатном расходе воды.

Возврат конденсата и подготовка воды также имеют свои функции. Конденсатные баки собирают соответствующие потоки, а промышленные деаэраторы применяют для удаления растворённых газов в предусмотренной схеме. Наличие горячей воды в БАГВ не превращает его в замену этим аппаратам.

Материал, покрытие и теплоизоляция

Материал корпуса и защита внутренней поверхности зависят от состава воды, температуры и режима контакта. Учитывают назначение воды, примеси и особенности подготовки. Для покрытий проверяют допустимые условия эксплуатации, подготовку металла и требования к контролю нанесения.

Универсальную толщину стенки нельзя назначить только по названию БАГВ. Расчёт связан с размерами, нагрузками, материалом, условиями площадки и конструктивным исполнением. Если заказчик сравнивает предложения, ему нужны согласованные расчётные условия и состав документации, а не одна минимальная толщина.

Теплоизоляция ограничивает потери при хранении. Её подбирают по температурному режиму, окружающей среде и требуемому результату. Наружное покрытие изоляции защищает её от воздействия погоды и механических повреждений, но само по себе не заменяет теплоизоляционный слой.

Узлы примыканий к патрубкам, опорам и площадкам требуют отдельной проработки. Здесь нужно сочетать непрерывность защиты, отвод воды и доступ для осмотра. Если конструкция не позволяет проверить состояние оболочки или устранить повреждение, обслуживание становится сложнее уже после монтажа.

Изоляцию нельзя рассматривать как способ удерживать нужную температуру неограниченно долго. Допустимое снижение температуры зависит от продолжительности хранения и теплового баланса. В задании лучше указать требуемый режим, чтобы толщину и исполнение выбирали под измеримый результат.

Что согласовать в комплектации и автоматике

Комплектацию формируют вокруг рабочих сценариев. Приборы должны давать сведения, необходимые для наполнения, отбора и защиты оборудования. Насосы и арматуру подбирают по гидравлической схеме, а места установки датчиков связывают с конструкцией бака и доступом для обслуживания.

Перед запросом предложения удобно собрать единый перечень параметров и границ поставки. Он помогает увидеть пропуски ещё до сравнения стоимости.

• Назначение воды, её состав, рабочие температуры и условия хранения.
• Графики потребления и поступления, полезный объём и время его восстановления.
• Расчётное давление бака, рабочие уровни и схема связи с котельной.
• Количество, размеры, ориентация и назначение патрубков.
• Теплоизоляция, наружная защита, площадки и доступ к внутренним элементам.
• Приборы, сигналы, защитные функции и границы ответственности за управление.
• Документы, контроль изготовления, условия доставки и монтажа.

Для каждого пункта указывают, кто предоставляет исходные данные и кто принимает решение. Если обвязку проектирует другая организация, её требования включают в согласование до выпуска рабочих чертежей. Это снижает вероятность переноса патрубков или переделки площадок после изготовления.

Таблица описывает задачи для согласования, а не готовый алгоритм управления. Уставки и последовательности действий задают для конкретной установки. Их проверяют вместе с приборами, исполнительными устройствами и действующей системой котельной.

Размещение и монтаж проверяют до заказа корпуса

Размер бака влияет не только на вместимость. Для площадки нужны данные об основании, нагрузках, подходах, трубопроводах и возможности монтажа. Проверяют, как оборудование доставят, соберут и подключат, какие зоны потребуются для подъёма и последующего обслуживания.

Для наружной установки учитывают климат, воздействия на корпус и изоляцию, отвод воды и доступ в холодный период. Для размещения в здании проверяют проёмы, высоту, несущие конструкции и маршрут перемещения. Эти ограничения могут повлиять на габариты и способ поставки.

Патрубки располагают с учётом реальной трассировки. Трубопроводы и их опоры должны быть согласованы с допустимыми нагрузками на присоединения. Возможность физически состыковать фланцы ещё не означает, что узел правильно работает при температурных перемещениях.

Как сравнить предложения и подготовить приёмку

Сравнение начинается с одинаковой задачи и одинаковых исходных данных. Более низкая стоимость может относиться к корпусу без изоляции, приборов или монтажных элементов. Чтобы увидеть разницу, проверяют состав поставки и подтверждение расчётных условий.

1. Сверяют назначение бака, полезный запас, температуры и давление.
2. Проверяют габариты, основание, присоединения и возможность размещения.
3. Сопоставляют материалы, покрытия, изоляцию и доступ для обслуживания.
4. Уточняют приборы, защитные функции, документы и работы вне поставки.
5. Согласуют контроль, приёмку и проверку предусмотренных режимов после монтажа.

Результат лучше фиксировать в согласованной спецификации. В ней отделяют подтверждённые параметры от решений, которые ещё требуют расчёта. Это помогает оценить предложение по полноте выполнения задачи и не потерять важные условия при передаче заказа в производство.

Для подбора БАГВ подготовьте график нагрузки, температурные режимы, схему котельной и данные площадки. Передайте исходные данные специалистам ЗЕО, чтобы согласовать вместимость, конструкцию и комплект поставки под работу вашего объекта.
