Подземный или наземный резервуар: что учесть до выбора площадки
Выбор места резервуара влияет на конструкцию раньше, чем кажется при просмотре каталога. Наземное оборудование доступно для наружного осмотра, но занимает объём над площадкой и подвергается атмосферным воздействиям. Подземные резервуары иначе вписываются в участок, однако требуют данных о грунте, воде и нагрузках, а также продуманного доступа к обслуживаемым узлам.
Поэтому способ размещения лучше определить до заказа корпуса и устройства основания. Перенос готовой наземной ёмкости под землю нельзя считать обычным изменением монтажа. Рассмотрим, какие исходные данные помогают сравнить оба варианта и какие вопросы нужно решить между заказчиком, проектировщиком и производителем.
Проверяйте участок целиком
На первом эскизе резервуар часто изображают простым прямоугольником или окружностью. Для реального размещения этого недостаточно. На плане нужны сам корпус, опоры или зона подземной установки, присоединения, арматура, проезды и места обслуживания. Учитывают существующие сети и соседнее оборудование. Важно заранее понимать, где будет проходить трубопровод и каким путём к объекту попадёт монтажная техника.
Для наземного варианта особенно заметны высотные ограничения. Полная высота включает не только диаметр или высоту корпуса, но и опоры, горловины, приборы и предусмотренные площадки. Резервуар может помещаться на свободном участке и одновременно создавать неудобное пересечение с эстакадой или ограничивать подъезд. Эти вопросы проще увидеть на эскизе до выбора окончательных габаритов.
Подземное размещение уменьшает видимый объём оборудования, но не превращает занятую зону в свободную территорию без ограничений. На поверхности остаются элементы обслуживания, а возможные нагрузки сверху должны соответствовать проектному решению. Нельзя автоматически считать, что над любой подземной ёмкостью допустимо организовать стоянку, проезд или складирование материалов.
На действующем предприятии отдельно рассматривают доступность строительных работ. Котлован может пересекаться с коммуникациями, а место разгрузки — с рабочим проездом. Если остановка производства ограничена, это становится одним из исходных требований. Выбранный резервуар должен соответствовать не только будущему режиму эксплуатации, но и реалистичному порядку устройства площадки.
Для наземной установки важны опоры и доступ

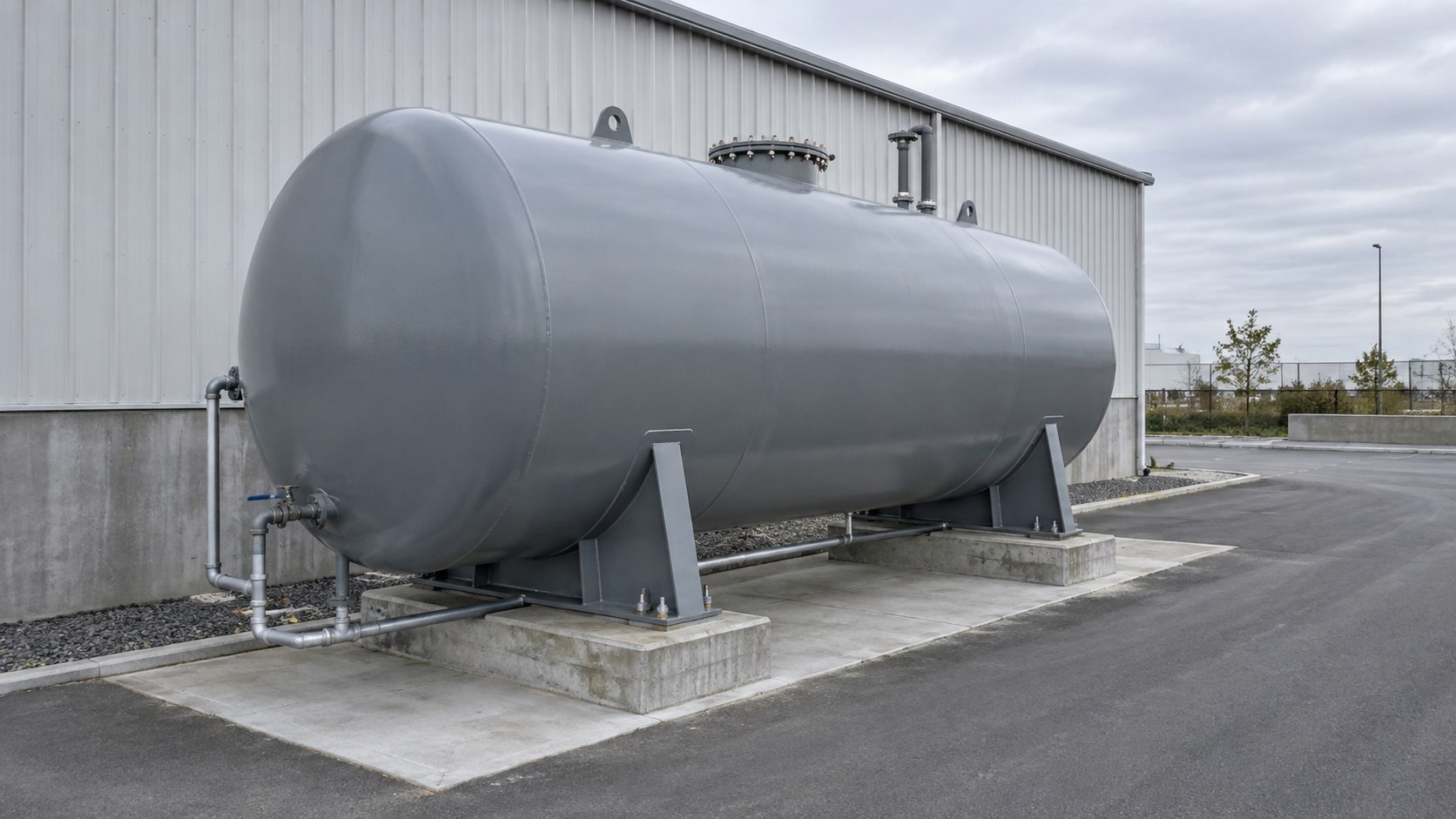

Наземный горизонтальный резервуар РГСН рассматривают вместе с опорами и основанием. Их геометрия и условия передачи нагрузки зависят от конструкции конкретного корпуса. Фундамент нельзя назначать только по номинальному объёму или фотографии похожего изделия. Для строительной части нужны согласованные данные производителя и проектные нагрузки.
Наружный осмотр наземного корпуса обычно организовать проще, если заранее оставить доступ. После монтажа обвязки ситуация может измениться: трубопровод закрывает сварное соединение, площадка мешает открыть люк, а прибор оказывается за неудобным ограждением. Поэтому доступ проверяют по окончательной компоновке, включая изоляцию и элементы защиты, если они предусмотрены.
Атмосферные условия влияют на материал, наружное покрытие и дополнительное оборудование. Согласуют климат, температуру продукта и требуемый режим хранения. При необходимости нагрева рассматривают доступный источник тепла и тепловые потери. Наличие наземной установки само по себе не определяет, нужна ли теплоизоляция: решение связано со свойствами среды и технологической задачей.
Наземный вариант удобен для предварительного сравнения по габаритам и обслуживанию, но его оценка не заканчивается ценой корпуса. В состав объекта входят строительная часть, обвязка, приборы и предусмотренные проектом защитные решения. Если требуемый запас большой, наряду с горизонтальной формой можно рассмотреть вертикальный резервуар РВС, сохранив одинаковые исходные требования к процессу.
Подземному резервуару нужны данные о внешней среде

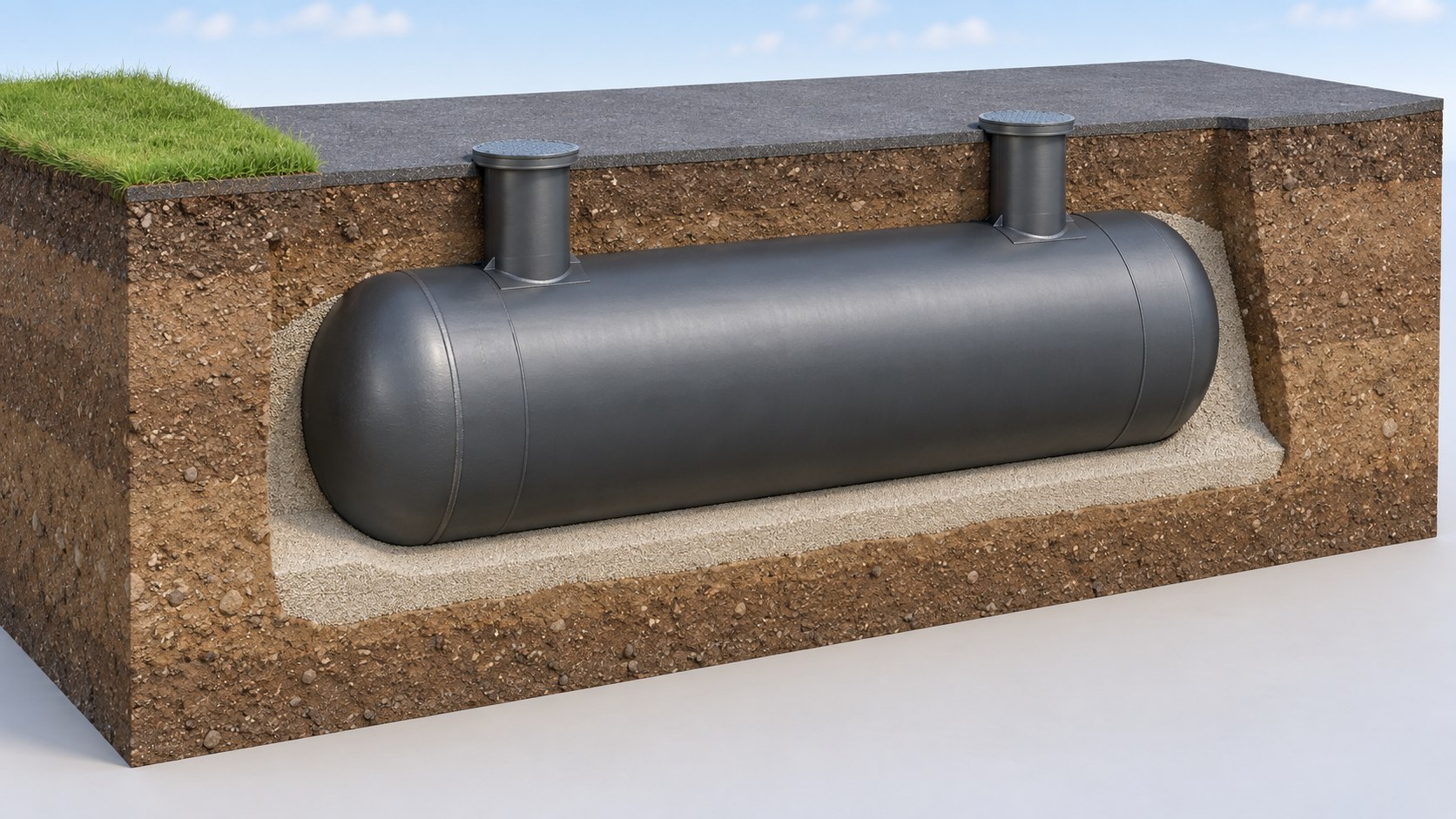

У подземного резервуара наружная оболочка взаимодействует с условиями грунтовой установки. Для выбора нужны инженерные сведения о грунте и воде, глубине размещения, планируемом покрытии и воздействиях над зоной резервуара. Конкретный состав исходных данных определяет проектировщик. Предположение «грунт обычный, воды нет» не заменяет сведения, на которых можно основывать конструктивное решение.
Особое значение имеют грунтовые воды и возможные изменения их уровня. Условия в момент осмотра участка могут отличаться от сезонных. Внешнее воздействие воды и устойчивость резервуара проверяют для предусмотренных состояний, включая малое наполнение или опорожнение. Нельзя считать, что масса полного резервуара автоматически решает задачу для всех режимов эксплуатации.
Защиту поверхности выбирают с учётом подземного размещения и принятого проекта. Требуется согласовать систему покрытия, подготовку поверхности, контроль качества и условия сохранности при доставке и установке. Повреждённая наружная защита после завершения земляных работ становится менее доступной, поэтому вопросы её сохранения решают заранее.
Резервуар РГСП подбирают как оборудование для соответствующей установки. Горловины, присоединения и доступ к ним должны сочетаться с отметками площадки и строительной частью. Если предполагается двустенное исполнение, дополнительно согласуют контроль межстенного пространства и размещение его оборудования. Эти решения не возникают автоматически из слова «подземный» в названии.
| Данные по участку | Для наземного варианта | Для подземного варианта |
|---|---|---|
| Основание | Условия опирания и передачи нагрузок | Условия размещения в грунте и проект основания |
| Вода | Водоотвод и условия площадки | Грунтовые воды, возможные уровни и внешнее воздействие |
| Габариты | Корпус, опоры, высота оборудования и доступ | Зона установки, горловины, колодцы и допустимые нагрузки сверху |
| Наружная защита | Атмосферные и местные производственные воздействия | Контакт с грунтом и условия подземной эксплуатации |
| Обслуживание | Подход к корпусу и обвязке | Доступ через предусмотренные элементы и согласованные зоны работ |
Таблица помогает сравнить полноту исходных данных. Она не задаёт глубину установки, размеры основания или способ закрепления: эти параметры рассчитывают для конкретного объекта. Если по одному варианту отсутствуют сведения, сначала закрывают этот пробел, а затем сравнивают решения по стоимости и срокам.
Обвязка и обслуживание связывают резервуар с площадкой
Точки приёма и выдачи определяют вместе с резервуаром. Для каждого присоединения нужны назначение, положение, размер и условия подключения. Разница отметок между корпусом и потребителем влияет на систему перекачки. Поэтому насосную часть нельзя выбирать только по расходу, оставляя окончательное место ёмкости на потом.
У подземного варианта особого внимания требуют горловины и колодцы. Их положение должно позволять обслуживать предусмотренную арматуру и приборы, а строительное решение — соответствовать отметкам покрытия и условиям водоотвода. Доступный на заводском эскизе штуцер может оказаться неудобным после добавления лестницы, кабелей или трубопроводов. Проверяйте узел целиком.
Для наземного резервуара анализируют те же функции, но в другой компоновке. Важно иметь место для открытия люков, обслуживания приборов и демонтажа заменяемых элементов. Если корпус утепляется, на чертеже должны быть учтены наружные размеры и доступ к нужным соединениям. Обслуживание не следует сводить к возможности подойти к одной стороне резервуара.
Перед окончательным выбором пройдите по операциям, которые будут выполняться на объекте:
- Подключение источника продукта и штатное наполнение резервуара.
- Выдача потребителю, контроль запаса и предусмотренные переключения.
- Осмотр доступных поверхностей, арматуры и измерительных приборов.
- Подготовка к очистке или ремонту по принятому эксплуатационному порядку.
- Замена обслуживаемых узлов с учётом их размеров и пути перемещения.
Такой разбор выявляет ограничения, которые не видны в цене оборудования. Если для обычной проверки требуется перекрыть рабочий проезд или разобрать соседний узел, компоновку стоит пересмотреть до изготовления. Операции, требующие специальных условий и допуска персонала, планируются в рамках документации объекта, а не импровизируются после установки.
Сравнивайте затраты на готовое хранение
Цена корпуса показывает только часть различий. Подземная установка добавляет специфическую строительную подготовку, наземная может потребовать иной организации площадки и обслуживания по высоте. В обоих случаях нужны доставка, разгрузка, подключение и документация. Сначала определите единые границы сравнения, иначе одно предложение будет выглядеть дешевле за счёт работ, которые в нём просто отсутствуют.
Для модернизации существующего объекта полезно отдельно выделить перенос коммуникаций и влияние работ на производство. Эти затраты зависят от участка и не должны смешиваться с заводской стоимостью резервуара. Если данных пока нет, запишите открытый вопрос и ответственного за оценку. Произвольная сумма «на монтаж» не помогает выбрать между двумя способами размещения.
| Статья сравнения | Что включить |
|---|---|
| Оборудование | Корпус, опоры, горловины, защита, приборы и согласованная арматура |
| Строительная часть | Подготовка участка, основание, земляные работы и устройство покрытия по проекту |
| Доставка и установка | Маршрут, разгрузка, техника и предусмотренные операции на площадке |
| Подключение | Трубопроводы, питание, сигналы и сопряжение с действующими системами |
| Обслуживание | Доступ, отключение, проверка приборов и замена узлов |
Срок реализации также состоит из нескольких частей. Быстрое изготовление не гарантирует такую же готовность площадки. Для подземного варианта строительные работы могут зависеть от организации участка и инженерных условий; для наземного — от готовности основания и монтажных ресурсов. Согласуйте общий календарь поставки и работ, а не одну дату отгрузки корпуса.
Планы развития предприятия стоит учитывать явно. Если через несколько лет понадобится дополнительный резервуар, полезно сохранить подходящее место и возможность подключения. Но будущая ёмкость не должна существовать только на свободном пятне: проверьте проезды, трассы и доступ к уже установленному оборудованию. Это помогает избежать переноса первой системы при расширении.
Какие данные передать производителю
Если способ установки ещё не выбран, сообщите об этом прямо и попросите рассмотреть допустимые варианты. При этом должны быть известны общая технологическая задача и ограничения участка. Производитель может предложить компоновку корпуса, но не должен угадывать грунтовые условия, отметки существующих сетей или возможность земляных работ.
Начните с одного комплекта исходных данных:
- Продукт, рабочий запас, температура, давление и режимы приёма и выдачи.
- План участка с существующими сооружениями, сетями и границами доступной зоны.
- Известные инженерные условия основания, воды и внешних нагрузок.
- Ограничения высоты, доставки, монтажа и остановки действующего производства.
- Требования к защите, контролю, дополнительному оборудованию и обслуживанию.
После предварительного сравнения согласуйте выбранное исполнение и эскиз. Затем увяжите корпус со строительной частью, трубопроводами и автоматикой. Если меняются отметка установки, расположение штуцеров или габариты, обновите связанные документы. Согласование резервуара и фундамента по разным редакциям создаёт проблемы даже при правильно выбранном типе ёмкости.
ЗЕО изготавливает горизонтальные резервуары для наземного и подземного размещения. Передайте план площадки и исходные данные специалистам завода, чтобы обсудить подходящую конструкцию. Если инженерная подготовка участка ещё продолжается, укажите, какие параметры уже подтверждены, а какие требуют уточнения.
